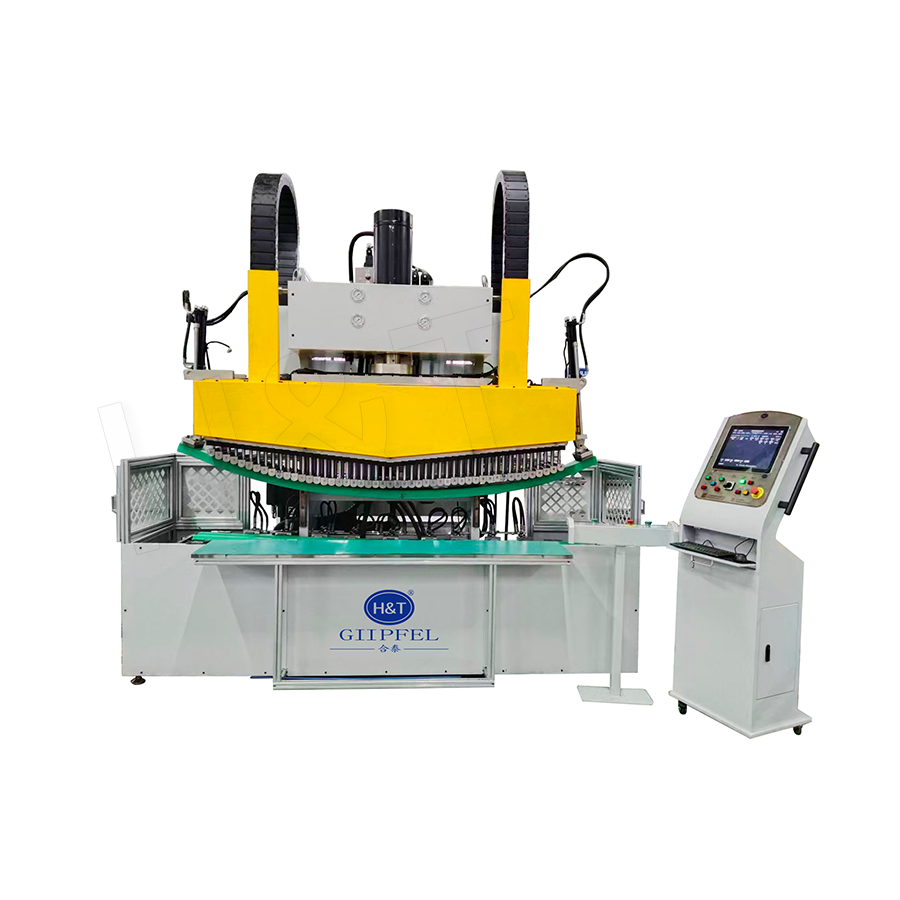

Prasa do gięcia to proces formowania metalu, podczas którego przedmiot obrabiany – najczęściej płaski arkusz lub płyta – jest umieszczany pomiędzy dwiema matrycami (górną i dolną) i poddawany kontrolowanej sile z prasy (znanej również jako prasa krawędziowa lub maszyna do tłoczenia). Przyłożona siła powoduje odkształcenie plastyczne materiału w miejscu styku z matrycami, powodując wygięcie o określonym kącie i geometrii. W przeciwieństwie do ciągłego gięcia na rolkach lub gięcia przez rozciąganie, prasa do gięcia tworzy zagięcie w jednym, zlokalizowanym punkcie wzdłuż przedmiotu obrabianego przy każdym skoku prasy.
Giętarki do pras obejmują zarówno proste prasy obsługiwane ręcznie, jak i zaawansowane prasy krawędziowe CNC gięcie blach o długości do 12 metrów o wytrzymałości na zginanie od 40 ton do 3000 ton , w zależności od zastosowania. Stanowią podstawę produkcji blach w różnych branżach, w tym w budowie maszyn, budownictwie, przemyśle stoczniowym, motoryzacyjnym, HVAC i obudowach elektrycznych.
Główne elementy maszyny do gięcia prasowego
Zrozumienie struktury giętarki prasowej wyjaśnia, w jaki sposób każdy element przyczynia się do precyzji i bezpieczeństwa formowania:
- Rama i stół roboczy: Spawana lub odlewana stalowa rama wytrzymuje wszystkie obciążenia mechaniczne i hydrauliczne. Dolna matryca zamontowana jest na stole roboczym, który stanowi sztywną powierzchnię odniesienia, na której formowana jest blacha. Ugięcie ramy pod obciążeniem jest kluczowym czynnikiem zapewniającym spójność kąta zgięcia na całej długości zgięcia.
- Górna matryca (tłok / głowica dociskowa): Pionowo ruchomy górny uchwyt narzędziowy podtrzymuje stempel (górna matryca). Napędzany jest w dół za pomocą układu napędu hydraulicznego lub mechanicznego, przykładającego siłę formującą do blachy. Ograniczniki tylnego zderzaka CNC i kontrola głębokości tłoka określają kąt i położenie zgięcia.
- Dolna matryca (blok matrycy): Zazwyczaj matryca w kształcie litery V, matryca U lub matryca o kącie ostrym dopasowana do profilu stempla. Szerokość otworu w kształcie litery V określa promień zgięcia i wymaganą siłę; szerszy otwór w kształcie litery V wymaga mniejszej siły, ale zapewnia większy promień wewnętrzny.
- Układ napędowy: Układy hydrauliczne są najczęstsze w przypadku dużych pras krawędziowych, zapewniając dużą siłę, kontrolowaną prędkość i programowalne pozycjonowanie siłownika. Napędy mechaniczne (z przekładnią mimośrodową) stosowane są w operacjach wykrawania i zwijania z dużą prędkością. Napędy serwoelektryczne są coraz częściej stosowane ze względu na efektywność energetyczną i precyzję pras krawędziowych CNC.
- System tylnego zderzaka: Sterowane CNC tylne zderzaki ustawiają blachę względem palców referencyjnych przed każdym skokiem, zapewniając spójne położenie zagięcia wzdłuż przedmiotu obrabianego. Wieloosiowe tylne zderzaki (do 6 osi) obsługują złożone sekwencje wyginania na półfabrykatach o nieregularnym kształcie.
- Systemy bezpieczeństwa: Kurtyny świetlne bezpieczeństwa, oburęczne panele sterowania, bezpieczne ograniczenia prędkości w fazie zamykania (strefy mutingu) i obwody zatrzymania awaryjnego są zgodne z międzynarodowymi normami bezpieczeństwa maszyn (ISO 13849, EN 12622), aby chronić operatorów przed obrażeniami podczas zamykania prasy.
Zasada działania: Cykl maszyny do gięcia prasy
- Pozycjonowanie arkusza: Półwyrób z blachy umieszczany jest na dolnej matrycy i ustawiany względem palców tylnego zderzaka, które ustawiają go w zaprogramowanej odległości od linii środkowej matrycy w celu ustalenia prawidłowego położenia linii gięcia.
- Szybkie podejście: Górna matryca opada szybko ze zmniejszoną siłą, aż znajdzie się w odległości kilku milimetrów od powierzchni arkusza (zazwyczaj 5–10 mm powyżej kontaktu). Prędkość jest następnie automatycznie zmniejszana w celu zapewnienia bezpiecznego, kontrolowanego formowania.
- Skok formowania: Górna matryca porusza się w dół z prędkością zginania, stykając się z arkuszem i wpychając go do otworu matrycy w kształcie litery V. Materiał płynie plastycznie na linii zagięcia, przyjmując kąt utworzony przez geometrię matrycy i głębokość wnikania stempla.
- Kompensacja sprężynowania: System CNC przesuwa tłok na głębokość nieco większą niż nominalny kąt docelowy (przegięcie), dzięki czemu po cofnięciu siłownika i sprężystym odskoczeniu blachy kąt końcowy jest równy docelowemu. Wymagane nadmierne wygięcie zależy zazwyczaj od materiału 1°–8° do zwykłych blach stalowych.
- Skok powrotny: Górna matryca cofa się do swojej pozycji wyjściowej lub bezpiecznej. Uformowany arkusz można przełożyć przed następnym zagięciem lub usunąć po zakończeniu programu.
W przypadku pras krawędziowych CNC pełny cykl — pozycjonowanie, zginanie i cofanie — obejmuje jedno zgięcie 3–10 sekund w zależności od grubości blachy i wielkości maszyny. Zwykle można ukończyć wielozagięty panel obudowy z 6 zagięciami 60–120 sekund łącznie.
Metody gięcia na prasie: gięcie powietrzem, dobijanie i zwijanie
Trzy podstawowe Prasa do gięcia metody różnią się stopniem, w jakim arkusz styka się z matrycą, powodując różne kompromisy między dokładnością, sprężynowaniem i siłą oprzyrządowania:
Zginanie powietrza
Stempel wciska arkusz w otwór matrycy V, ale nie styka się ze ścianami ani dnem matrycy. Kąt zgięcia zależy od głębokości wnikania stempla, a nie od kąta matrycy. Gięcie w powietrzu wymaga najmniejsza siła formująca (około 25–30% siły docisku dla tego samego materiału i grubości), umożliwia wytwarzanie wielu różnych kątów za pomocą jednego zestawu matryc i jest metodą dominującą w prasach krawędziowych CNC. Kompromisem jest większa wrażliwość na grubość materiału i zmiany granicy plastyczności, co wymaga regularnych aktualizacji kompensacji sprężynowania.
Dół (zginanie dolne)
Stempel całkowicie dociska arkusz do bocznych ścian matrycy, powodując pełny kontakt materiału z kątem matrycy V. Blokuje to kąt zgięcia względem geometrii matrycy, redukując odchylenie sprężyny do mniej niż ±0,5° —bardziej spójne niż zginanie w powietrzu. Dno wymaga 3–5 razy większa siła niż gięcie powietrzem dla tej samej części, a każdy kąt matrycy może wytworzyć tylko jeden kąt zgięcia.
Wybijanie
Metoda z największą siłą: stempel ściska materiał na linii zgięcia do punktu, w którym następuje odkształcenie plastyczne na całej grubości, zasadniczo „wtapiając” geometrię zgięcia w materiał. Sprężynowanie jest praktycznie wyeliminowane, zapewniając dokładność kątową ±0,25° lub lepiej. Monetowanie wymaga 5–30 × siła zginania powietrza i jest zarezerwowany dla precyzyjnych komponentów wymagających najwęższych tolerancji kątowych, takich jak precyzyjne obudowy i kołnierze wsporników lotniczych.
| Metoda | Wymagana siła względna | Dokładność kątowa | Elastyczność matrycy |
|---|---|---|---|
| Gięcie powietrza | 1× (podstawa) | ±1–2° | Wiele kątów na zestaw matryc |
| Najniższy | 3–5× | ±0,5° | Jeden kąt na matrycę |
| Wybijanie | 5–30× | ±0,25° | Jeden kąt na matrycę, premium tooling |
Kluczowe zalety maszyny do gięcia prasowego
Wszechstronność w zakresie rozmiarów i geometrii części
Pojedyncza prasa krawędziowa CNC może wytwarzać części od małych precyzyjnych wsporników (100 mm × 50 mm) po duże panele obudowy (3000 mm × 1500 mm), łącząc różne zestawy stempli i matryc w uchwycie narzędziowym. Dzięki segmentowemu systemowi matryc, a pojedyncza 3-metrowa prasa krawędziowa może obsługiwać arkusze o szerokości od 100 mm do 3000 mm bez konieczności zmiany położenia oprzyrządowania.
Możliwość produkcji na dużą skalę
Dzięki sterowaniu CNC, napędom serwoelektrycznym i automatycznemu pozycjonowaniu tylnych zderzaków, nowoczesne prasy krawędziowe wykonują cykle gięcia 3–5 sekund na zagięcie na standardowych grubościach blachy (1–4 mm), obsługujących wydajności od 400–800 zagięć na godzinę do prostej, powtarzalnej produkcji. Zautomatyzowana obsługa materiałów (zrobotyzowany załadunek/rozładunek) eliminuje czas potrzebny operatorowi na obsługę między zakrętami, co dodatkowo zwiększa wydajność.
Szeroki zakres materiałów i grubości
Prasa do gięcia stosuje się z cienkiej blachy ( 0,5 mm ze stali nierdzewnej do obudów precyzyjnych) do grubej płyty ( 100 mm stal węglowa na ramy statków i zbiorniki ciśnieniowe), pod warunkiem, że tonaż prasy odpowiada wymaganiom dotyczącym formowania. Siła formowania skaluje się w przybliżeniu wraz z wytrzymałością na rozciąganie materiału × grubością² × długością zginania, więc grubsze i mocniejsze materiały wymagają proporcjonalnie większych pras.
Precyzja i powtarzalność CNC
Hydrauliczne lub serwoelektryczne prasy krawędziowe CNC z zamkniętą pętlą zapewniają powtarzalność pozycji siłownika ±0,01 mm , co przekłada się na powtarzalność kątową ±0,1° na blachach o standardowych grubościach. W połączeniu z systemami pomiaru kąta w czasie rzeczywistym (np. czujnikami optycznymi w obszarze matrycy), maszyny te mogą automatycznie korygować zmiany materiału w trakcie produkcji, utrzymując stałe kąty w całej partii bez konieczności regulacji przez operatora.
Zastosowania przemysłowe prasy do gięcia
Produkcja blach i obudów
Elektryczne panele sterowania, obudowy szaf serwerowych, sekcje kanałów HVAC i pokrywy maszyn należą do najpopularniejszych zastosowań maszyn do gięcia. Rozmiary partii wahają się od 1 sztuka (produkcja na zamówienie) do 10 000 sztuk (produkcja OEM) , demonstrując elastyczność prasy do gięcia zarówno w warsztacie, jak i w środowisku produkcyjnym.
Części konstrukcyjne samochodów
Wsporniki wzmacniające nadwozie, kołnierze belek wzdłużnych i wsporniki zawieszenia są gięte w procesie tłoczenia z zaawansowanych półwyrobów ze stali o wysokiej wytrzymałości (AHSS). Siły zginające 500–2 000 ton są wymagane w przypadku grubych profili AHSS; specjalistyczne prasy krawędziowe serwohydrauliczne z aktywnym ukoronowaniem (kompensacją ugięcia ramy) zapewniają stały kąt zgięcia na całej szerokości części.
Budownictwo i Infrastruktura
Wielkoformatowe prasy krawędziowe służą do formowania konstrukcyjnych płyt stalowych w belki skrzynkowe, odcinki rur i niestandardowe profile dla mostów, budynków przemysłowych i konstrukcji morskich. Gięcie blach do Grubość 50 mm i długość 12 metrów jest to możliwe w przypadku pras krawędziowych o dużej wytrzymałości w konfiguracjach z prasą tandemową lub potrójną.
Komponenty precyzyjne
Wsporniki lotnicze, ramy sprzętu medycznego i obudowy precyzyjnych instrumentów naukowych wymagają wąskich tolerancji kątowych (±0,25–0,5°), które można osiągnąć poprzez dobijanie lub zbijanie w prasie krawędziowej CNC. Programowanie offline na podstawie modeli CAD i zarządzanie biblioteką matryc cyfrowych skracają czas konfiguracji pierwszego artykułu poniżej 20 minut do skomplikowanych części z wieloma zagięciami.
Często zadawane pytania dotyczące maszyny do gięcia pras
Jak obliczyć wymagany tonaż prasy dla operacji gięcia?
Standardowy wzór na siłę zginającą w powietrzu to: F = (1,42 × Rm × t² × L) / V , gdzie F to siła w kN, Rm to wytrzymałość materiału na rozciąganie (N/mm²), t to grubość blachy (mm), L to długość zginania (mm), a V to szerokość otworu matrycy V (mm). Na przykład gięcie blachy ze stali S235 o grubości 2 mm (Rm = 360 N/mm²) i szerokości 1000 mm w matrycy 8 V (V = 8t = 16 mm) wymaga około 640 kN (64 ton). Internetowe kalkulatory siły zginania dostarczane przez dostawców narzędzi upraszczają te obliczenia w codziennym użytkowaniu produkcyjnym.
Co powoduje, że zagięta część ma inny kąt w środku i na końcach?
Jest to spowodowane ugięciem ramy maszyny (efektem ukoronowania): w miarę przyłożenia siły zginającej belka dociskowa ugina się w górę w swoim środku, wytwarzając mniejszą siłę formowania w środku części niż na końcach. Powoduje to większy (bardziej otwarty) kąt w środku. Rozwiązaniem jest koronacja hydrauliczna (aktywnie wyginając dolną belkę w górę) lub mechaniczne koronowanie klina , co kompensuje ugięcie i zapewnia równomierny kąt zgięcia na całej długości gięcia.
Jaka jest minimalna długość kołnierza dla maszyny do gięcia prasowego?
Minimalna długość kołnierza (krótszego z dwóch ramion giętej części) jest określona przez szerokość otworu matrycy V: minimalny kołnierz musi wynosić co najmniej Otwór 0,7 × V aby zapobiec ześlizgiwaniu się arkusza do matrycy. W przypadku standardowej matrycy 8 V z otworem w kształcie litery V 8 mm (dla blachy o grubości 1 mm) minimalny kołnierz wynosi około 5,6 mm. Użycie mniejszej matrycy V pozwala na krótsze kołnierze, ale wymaga większej siły formowania.
Jak często należy wymieniać oprzyrządowanie do pras krawędziowych (stemple i matryce)?
Stemple i matryce z hartowanej stali narzędziowej stosowane do standardowego gięcia stali węglowej zazwyczaj wytrzymują 500 000–2 000 000 uderzeń zginających zanim zużycie promienia stanie się na tyle znaczące, że wpłynie na jakość części. Stal nierdzewna i materiały AHSS powodują szybsze zużycie narzędzi ze względu na większą ścieralność; narzędzia z węglikami spiekanymi lub powlekane mogą wydłużyć żywotność o 3–5× w tych aplikacjach. Regularne czyszczenie i smarowanie powierzchni stykowych narzędzi to najbardziej opłacalne środki konserwacji.
