Giętarka do rur NC — gięcie sterowane numerycznie — odnosi się do zastosowania sterowanej numerycznie giętarki do rur, która wykonuje zaprogramowane instrukcje gięcia w celu kształtowania metalowych rur i rurek pod precyzyjnymi kątami i w konfiguracjach wieloosiowych. W przeciwieństwie do systemów w pełni CNC (które wykorzystują sprzężenie zwrotne serwo w pętli zamkniętej na wszystkich osiach), giętarki do rur NC zazwyczaj wykorzystują kombinację cyfrowego sterowania w pętli półotwartej i napędu hydraulicznego lub serwonapędu, aby zapewnić wysoką precyzję gięcia przy bardziej przystępnych kosztach sprzętu.

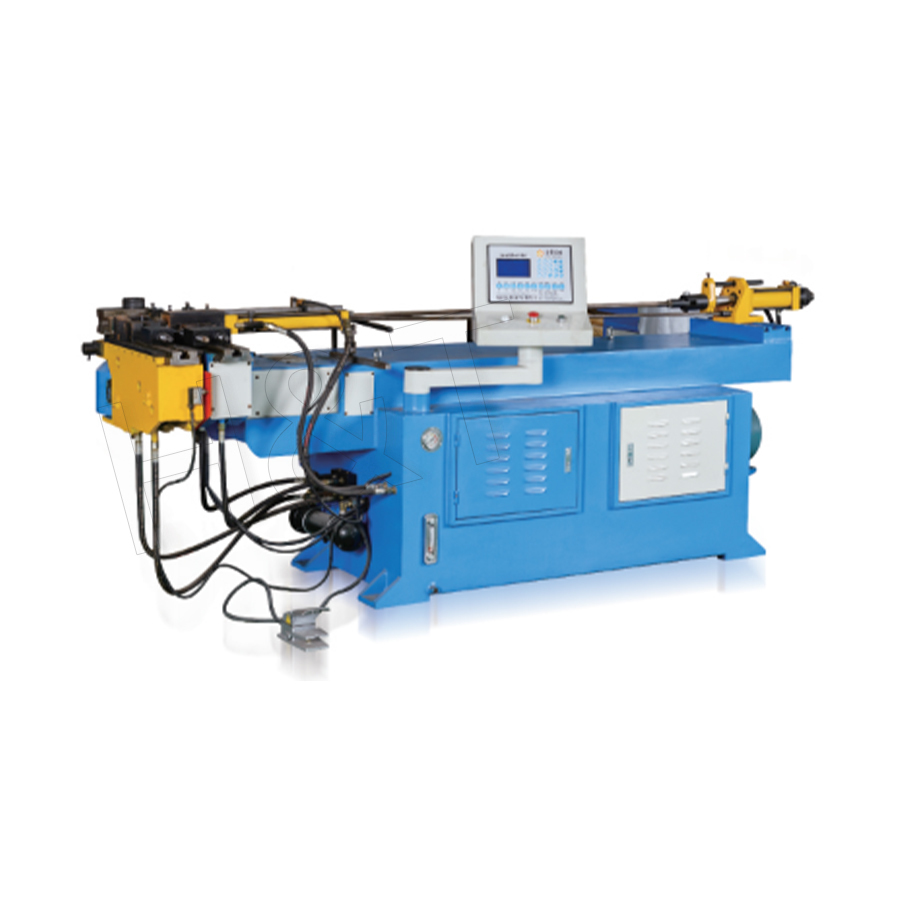

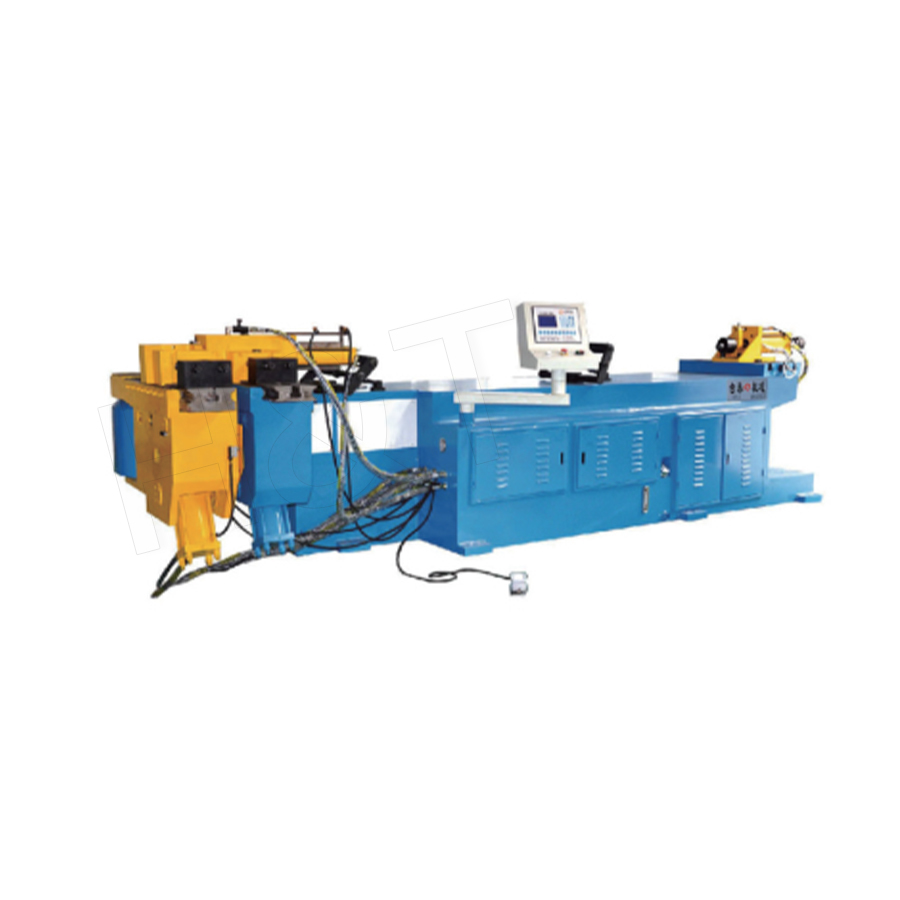

The NC single-head pipe bending machine integrates mechanics, electrical systems, hydraulics, and digital control into a unified platform. Wykorzystuje obrotową matrycę do gięcia do nawijania i kształtowania rur oraz obsługuje wieloosiowe sterowanie połączeniami, umożliwiając operatorom wprowadzanie złożonych ścieżek gięcia rur 3D bezpośrednio na ekranie sterowania. The system automatically calculates and executes the bending sequence, achieving seamless machining from simple 2D to complex 3D pipe fittings. Jego konstrukcja jednogłowicowa skutkuje bardziej kompaktową maszyną z niżej położonym środkiem ciężkości, co czyni ją szczególnie odpowiednią do środowisk obróbki precyzyjnej o ograniczonej powierzchni lub wymaganiach dotyczących dużej sztywności konstrukcyjnej.
Working Principle of the NC Single-Head Pipe Bending Machine
Sekwencja gięcia na jednogłowicowej maszynie NC przebiega według zorganizowanego procesu, w którym każda oś pełni określoną funkcję w całym cyklu:
- Załadunek i zaciskanie rur: The tube is loaded into the chuck or gripper and clamped securely. The clamp die closes against the tube near the bending die, preventing slippage during the bend.
- Feed positioning (Y-axis): The carriage advances the tube to the programmed distance from the bend die centerline—establishing the tangent point for the upcoming bend.
- Obrót rury (oś B): The tube rotates to the correct angular orientation for the next bend plane. W przypadku części 2D oś ta pozostaje stała; for 3D multi-plane parts, precise B-axis indexing between bends is essential.
- Gięcie (oś C): The bending arm rotates around the die, pulling the tube into the programmed bend angle. The NC system applies a pre-calculated over-bend to compensate for springback.
- Wycofanie narzędzia: The clamp die, pressure die, and (if used) mandrel retract. The bending arm returns to its home position, and the tube advances for the next bend.
Cykl ten powtarza się dla każdego zagięcia w programie. A typical NC bender completes a 6-bend automotive coolant tube in approximately 45–90 sekund , depending on tube diameter and the number of B-axis repositions required.
Zalety konstrukcji jednogłowicowej NC
Compact Footprint and High Structural Rigidity

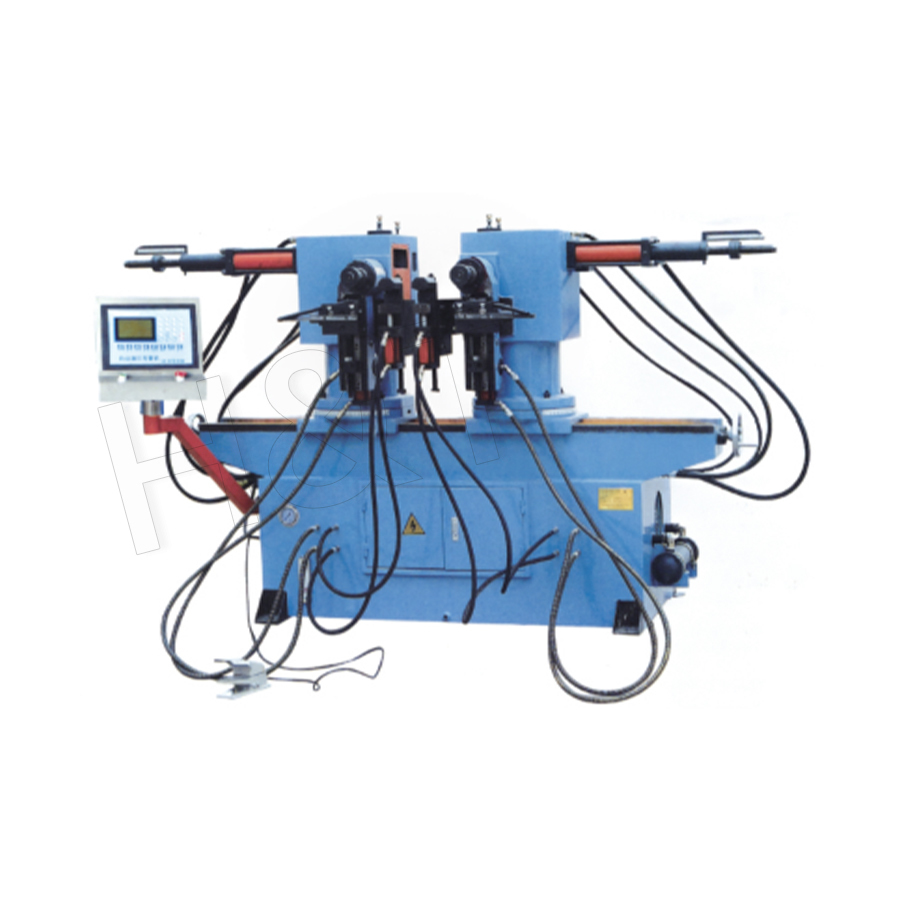

Architektura jednogłowicowa skupia wszystkie siły zginające w jednym punkcie ramy maszyny, co pozwala na bardziej zwartą konstrukcję o niższym profilu w porównaniu z alternatywami wielogłowicowymi. The reduced height lowers the machine's center of gravity, improving rigidity under bending load and reducing vibration-induced angular error. Wymagania dotyczące powierzchni podłogi są zazwyczaj 30–50% mniej niż równoważne konfiguracje wielogłowicowe.
Cost-Effective Entry into Precision NC Tube Bending Machine
NC single-head machines offer substantially lower acquisition cost than fully CNC all-electric systems—typically 40–60% ceny porównywalnego modelu CNC – przy jednoczesnym zapewnieniu wieloosiowego sterowania cyfrowego, powtarzalności odpowiedniej dla większości zastosowań motoryzacyjnych i ogólnych zastosowań przemysłowych oraz możliwości przechowywania i przywoływania setek programów produkcyjnych.
Programowanie ścieżki 3D z ekranu sterowania
Operators can input Y (feed distance), B (rotation angle), and C (bend angle) values for each bend directly on the NC control panel. The system calculates springback corrections based on pre-stored material data and executes the full 3D bending sequence automatically. Przechowywanie programu for 200 lub więcej programów części is standard, enabling rapid changeover between part numbers without manual re-setup.
Suitable for Precision and Space-Constrained Environments
Niskoprofilowa, pojedyncza głowica o dużej sztywności jest szczególnie ceniona w produkcji precyzyjnych instrumentów i produkcji komponentów lotniczych, gdzie należy minimalizować wibracje wywołane maszynami, a przestrzeń podłogowa jest na wagę złota. Zmniejszony wysięg pojedynczej głowicy gnącej poprawia również dokładność geometryczną długich rur z blisko rozmieszczonymi zagięciami, gdzie konfiguracje z wieloma głowicami mogą powodować błędy wyrównania.
NC Tube Bending Machine Performance Specifications
| Parametr | Typowa pojedyncza głowica NC | Significance |
|---|---|---|
| Zakres średnicy zewnętrznej rury | Ř6 – Ř76 mm | Obejmuje rury samochodowe i ogólnoprzemysłowe |
| Dokładność kąta zgięcia | ±0,3° | Sufficient for most hydraulic and automotive applications |
| Dokładność długości posuwu | ±0,3 mm | Steruje odległością styczną pomiędzy zagięciami |
| Liczba sterowanych osi | 3–5 | Matryca dociskowa Y, B, C i zacisk |
| Program storage | 200 programs | Szybkie wycofanie w przypadku produkcji o dużym zróżnicowaniu |
| Maksymalny kąt zgięcia na przejście | 190° | Umożliwia zaginanie w kształcie litery U i kształtowanie powyżej 180° |
Zastosowania przemysłowe giętarki do rur NC
Produkcja części samochodowych
Giętarki jednogłowicowe NC są szeroko stosowane u dostawców motoryzacyjnych Tier 2 i Tier 3 do produkcji przewodów paliwowych, przewodów hamulcowych, przewodów płynu chłodzącego i rur podwozia. The combination of multi-axis digital control, adequate precision ( ±0.3° kąt zgięcia) i niższy koszt sprzętu sprawiają, że są one preferowanym wyborem tam, gdzie wymagania dotyczące tolerancji poszczególnych części nie wymagają pełnej precyzji serwopętli, charakterystycznej dla w pełni elektrycznych maszyn CNC.
Produkcja instrumentów medycznych i precyzyjnych
Kompaktowa konstrukcja z pojedynczą głowicą i konstrukcja tłumiąca drgania sprawiają, że giętarki NC nadają się do gięcia rur o małej średnicy w elementach urządzeń medycznych (wałki endoskopów, rurki narzędzi chirurgicznych) i instrumentach precyzyjnych, gdzie stabilność mechaniczna giętarki bezpośrednio wpływa na jakość części. Tube ODs in these applications are typically in the range of Ř4–Ř25 mm z wąskimi tolerancjami kątowymi.
Produkcja komponentów lotniczych
For aerospace hydraulic and fuel line components, Maszyna do gięcia rur NC provides the precision and program traceability required by quality standards such as AS9100. Operatorzy mogą przechowywać i przywoływać parametry sprężynowania specyficzne dla materiału dla tytanu, stali nierdzewnej i stopów aluminium, zapewniając spójne wyniki gięcia dla różnych partii materiałów o nieznacznie różniących się właściwościach mechanicznych.
Ogólne przewody przemysłowe i HVAC
Gięcie rur miedzianych w chłodnictwie, produkcja przemysłowych przewodów hydraulicznych i formowanie rur meblowych – wszystkie te elementy korzystają z równowagi precyzji, elastyczności i kosztów, jaką zapewnia pojedyncza głowica NC. Job shops particularly value the ability to store hundreds of programs for different customer parts and recall them instantly, minimizing setup time between jobs.
NC Pipe Bending Machine vs. CNC Bending Machine: Choosing the Right Technology
Decyzja pomiędzy giętarką NC a giętarką CNC zależy przede wszystkim od wymagań dotyczących tolerancji części, wielkości produkcji, złożoności części i budżetu. Both technologies are appropriate for different segments of the market:
- Wybierz maszynę do gięcia rur NC when: bend angle tolerance of ±0.3° is acceptable; części mają do 8–10 zakrętów; production volumes are medium (5,000–50,000 parts per shift per year per part number); a budżet kapitałowy jest głównym ograniczeniem.
- Wybierz gięcie elektryczne CNC when: tolerance requirements are ±0.1° or tighter; parts require multi-stack dies (2–4 radii per part); high-volume automated production with robotic integration is required; or full closed-loop servo control is mandated by quality standards.
Dla wielu średnich dostawców branży motoryzacyjnej i warsztatów precyzyjnych jednogłowicowa maszyna NC stanowi optymalne rozwiązanie pod względem stosunku ceny do wydajności — zapewniając cyfrowe sterowanie, przechowywanie programów i powtarzalność za ułamek inwestycji wymaganej w przypadku w pełni serwo systemu CNC.
Często zadawane pytania dotyczące maszyny do gięcia rur NC
Can an NC Pipe Bending Machine handle 3D multi-plane tube geometries?
Tak. NC single-head machines with a B-axis (tube rotation) can produce full 3D multi-plane tube configurations by rotating the tube to the correct angular orientation between bends. The operator enters Y, B, and C values for each bend into the NC control, and the machine executes the sequence automatically. Części do 8–12 zagięć w wielu płaszczyznach are routinely produced on NC single-head machines.
How do I set up springback compensation on an NC bender?
Kompensacja sprężynowania na maszynach NC jest zwykle ustawiana poprzez zgięcie elementu próbnego, zmierzenie rzeczywistego kąta po sprężynowaniu i wprowadzenie współczynnika korekcji do układu sterującego. The NC system adds this correction to all subsequent bends for that program. Once established for a given material and radius combination, the correction factor is stored with the program and applied automatically on future production runs—eliminating re-qualification when the same job is repeated.
What maintenance does an NC hydraulic bender require?
Key maintenance tasks include: hydraulic oil and filter replacement every 2000 godzin pracy ; lubrication of bend arm bearings and carriage rails every 500 hours; kontrola i wymiana powierzchni ścieralnych narzędzi (wkładek zaciskowych, podkładek dociskowych) co 50 000–200 000 cykli gięcia w zależności od ścieralności materiału; and calibration verification of angle encoders quarterly. A structured preventive maintenance program typically reduces unplanned downtime by 40–60% .
