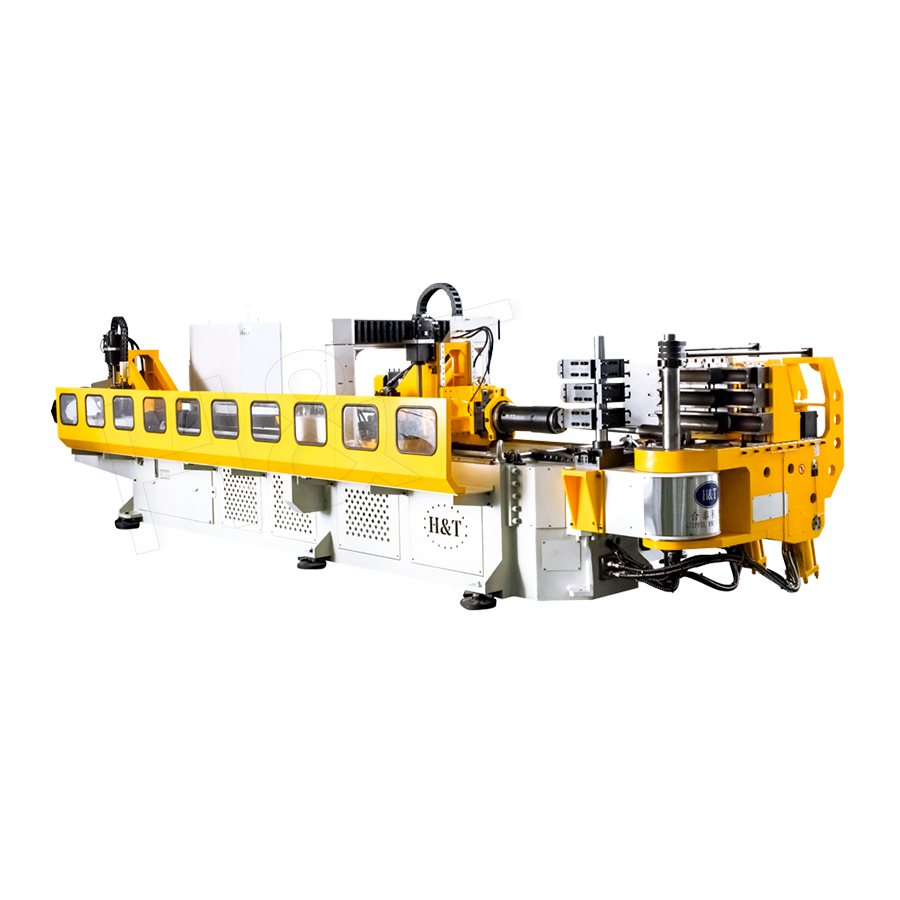

Giętarka do rur CNC odnosi się do procesu wykorzystania technologii komputerowego sterowania numerycznego (CNC) do precyzyjnego gięcia metalowych rur i rurek pod określonymi kątami, promieniami i wielopłaszczyznowymi kształtami geometrycznymi. Giętarka do rur CNC integruje pełny układ serwonapędu z precyzyjnymi konstrukcjami mechanicznymi — w tym matrycami do gięcia, matrycami dociskowymi, matrycami dociskowymi, trzpieniami i matrycami wycierającymi — a wszystko to jest koordynowane w czasie rzeczywistym przez sterownik CNC w celu automatycznego i powtarzalnego wykonywania złożonych sekwencji gięcia.
Giętarki do rur CNC są niezbędne w nowoczesnych zautomatyzowanych liniach produkcyjnych w przemyśle części samochodowych, przemyśle stoczniowym, rurociągach energetycznych, przemyśle lotniczym i kosmicznym oraz instrumentach precyzyjnych. Ich zdolność do wykonywania złożonych programów gięcia 3D o wielu promieniach w ramach jednego ustawienia – bez konieczności ręcznego ponownego osadzania – sprawia, że są to technologie z wyboru wszędzie tam, gdzie krytyczna jest geometria rur, przepustowość i spójność jakości.
Jak działa maszyna do gięcia rur CNC
The Giętarka do rur CNC Procesem zarządza skoordynowana sekwencja osi sterowanych serwo. Dla typowego jednogłowicowca Giętarka do rur CNC sterowane osie obejmują:
- Oś Y (posuw wózka): Przesuwa rurę do zaprogramowanej pozycji zgięcia wzdłuż osi podłużnej rury.
- Oś B (obrót rury): Obraca rurę do właściwej orientacji kątowej przed każdym zgięciem, umożliwiając wielopłaszczyznowe sekwencje gięcia 3D, co jest kluczową cechą maszyny do gięcia rur obsługi skomplikowanych części.
- Oś C (kąt zgięcia): Napędza ramię gnące i matrycę pod docelowym kątem zgięcia, z automatyczną kompensacją nadmiernego zgięcia sprężyną stosowaną przez system CNC.
- Osie matrycy dociskowej i matrycy zaciskowej: Zastosuj kontrolowaną siłę zaciskania i siłę osiową podczas zginania, aby zapobiec pocienianiu ścian i zapobiegać marszczeniu, zapewniając jakość obu Giętarka do rur CNCs i inne technologie formowania rur.
- Oś trzpienia: Ustawia trzpień wewnętrzny tak, aby podpierał otwór rury w punkcie zgięcia, zapobiegając zapadaniu się na zgięciach o małym promieniu, co jest szczególnie ważne w maszyny do gięcia rur do rur delikatnych lub wysokociśnieniowych.
Sterownik CNC wykonuje pełną sekwencję gięcia — Y, B, C, zacisk, matryca dociskowa, trzpień — jednocześnie i w synchronizacji, kończąc każde gięcie w zaledwie 3–8 sekund . Na przykład 10-zgięta rura hamulcowa do samochodów jest zwykle kończona w poniżej 60 sekund całkowity czas cyklu, pokazujący wydajność Giętarka do rur CNCs w produkcji wielkoseryjnej.
Giętarka CNC do rur z pojedynczym lub wielopoziomowym stosem
Jedna z najważniejszych decyzji konfiguracyjnych w Giętarka do rur CNC to liczba stosów matryc zamontowanych na głowicy gnącej. Wybór ten ma bezpośredni wpływ na czas cyklu przypadający na część, koszt oprzyrządowania i złożoność części, niezależnie od tego, czy sprzęt jest używany jako standardowy system rur, czy bardziej wyspecjalizowany maszyna do gięcia rur :

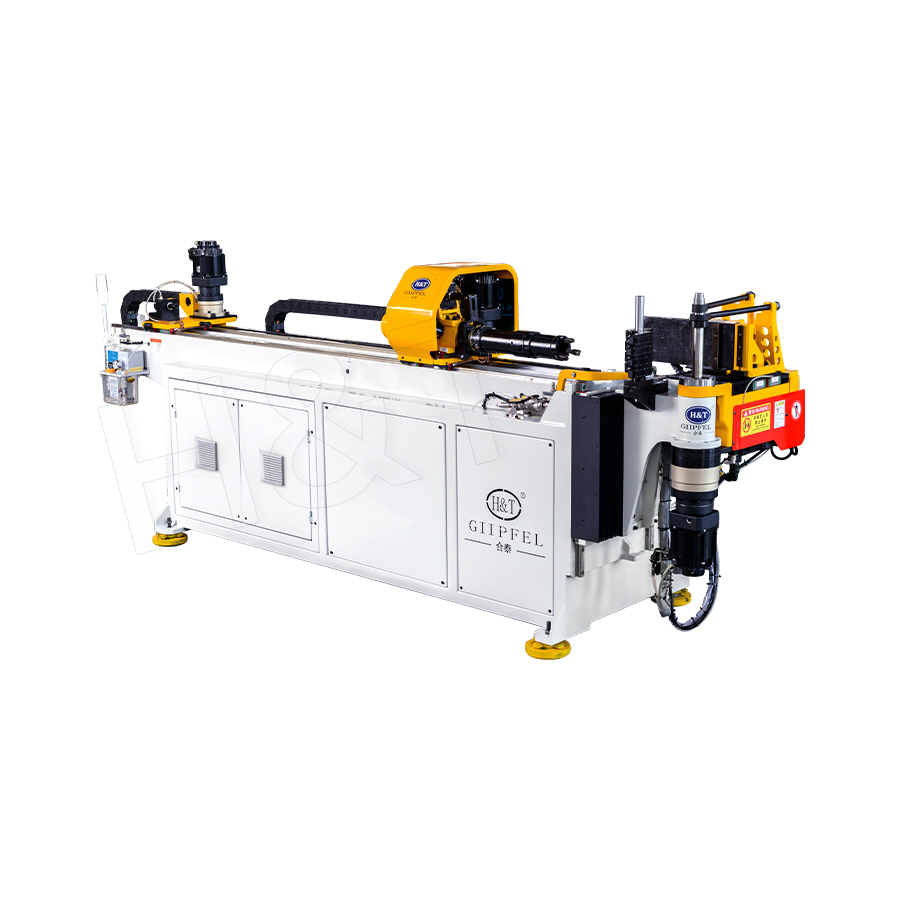

Giętarka do rur CNC z pojedynczym stosem
Konfiguracja z jednym stosem umożliwia zamontowanie jednej matrycy do gięcia (jeden promień) na głowicy gnącej. Jest to standardowa konfiguracja dla części, w których wszystkie zagięcia mają ten sam promień lub w przypadku których wielkość produkcji nie uzasadnia inwestycji w oprzyrządowanie wielopoziomowe. Maszyny jednorzędowe oferują zalety prostoty, niższych kosztów oprzyrządowania i łatwej konserwacji. Są szeroko stosowane do rur podwozi samochodowych, ram mebli i ogólnych linii hydraulicznych, gdzie pojedynczy promień zgięcia pokrywa wszystkie wymagania produkcyjne, w tym zastosowania takie jak Giętarka do rur CNC for automotive pipe produkcja.
Giętarka CNC do rur dwupoziomowych, trzypiętrowych i wielopoziomowych
Konfiguracje matryc z wieloma stosami umożliwiają montaż dwóch, trzech lub więcej matryc o różnych promieniach gięcia na wspólnej głowicy rewolwerowej lub ułożonej w stos głowicy gnącej. System CNC automatycznie indeksuje właściwą matrycę dla każdego zagięcia bez interwencji operatora. Eliminuje to potrzebę zatrzymywania maszyny i zmiany oprzyrządowania, gdy część wymaga zagięcia o różnym promieniu – jest to krytyczna zaleta w przypadku złożonych zespołów rur, zwłaszcza podczas manipulowania materiałami takimi jak stal nierdzewna w Giętarka do rur CNC for stainless steel pipe aplikacje. Kluczowe korzyści obejmują:
- Skrócenie czasu cyklu: Wyeliminowanie ręcznej wymiany matryc skraca całkowity czas cyklu części o 40–70% na częściach o wielu promieniach w porównaniu z sekwencyjnymi konfiguracjami z jednym stosem.
- Złożoność części: Umożliwia produkcję części o 2–4 różnych promieniach gięcia w jednym cyklu programu, takich jak skomplikowane szyny paliwowe w samochodach, kolektory wydechowe i przewody hydrauliczne w przemyśle lotniczym.
- Produkcja bezzałogowa: Przy wszystkich promieniach dostępnych na maszynie, w połączeniu z systemami automatycznego ładowania możliwa jest w pełni zautomatyzowana produkcja skomplikowanych części bez nadzoru.
| Konfiguracja | Promienie zgięcia na konfigurację | Najlepsze dla | Koszt oprzyrządowania |
|---|---|---|---|
| Pojedynczy stos | 1 | Części o jednym promieniu, duża objętość | Niski |
| Podwójny stos | 2 | Rury samochodowe, zespoły o 2 promieniach | Średni |
| Trzy stosy | 3 | Skomplikowane przewody hydrauliczne/paliwowe | Średni-High |
| Wiele stosów (4 ) | 4 lub więcej | Lotnictwo i kosmonautyka, kolektory wielopromieniowe | Wysoka |
Kluczowe zalety maszyny do gięcia rur CNC
Precyzja i powtarzalność
Pełny serwonapęd eliminuje luzy i dryf hydrauliczny charakterystyczne dla starszych systemów. Niewoczesne Giętarki do rur CNC osiągnąć powtarzalność kąta zgięcia ±0,1° i dokładność długości posuwu wózka wynosząca ±0,2 mm —umożliwiając akceptację pierwszego artykułu i stabilną produkcję bez korekt w połowie serii. Ten poziom spójności jest niezbędny w przypadku przewodów hamulcowych w samochodach, gdzie tolerancje montażu są mierzone w dziesiątych częściach milimetra.
Automatyczna kompensacja sprężynowania
Sterownik CNC przechowuje współczynniki sprężystości specyficzne dla materiału i automatycznie wygina każde zagięcie o obliczoną wielkość, dzięki czemu rura sprężynuje z powrotem dokładnie pod kątem docelowym. Eliminuje to ręczne próby i błędy wymagane w przypadku giętarek NC lub ręcznych, redukując straty montażowe 60–80% przy zmianie materiałów lub grubości ścianek – jest to funkcja powszechnie spotykana w urządzeniach zaawansowanych Giętarki do rur CNC .
Złożone możliwości części 3D
Operatorzy mogą importować geometrię rur 3D bezpośrednio z plików CAD (IGES, STEP) do oprogramowania do programowania offline giętarki. Oprogramowanie automatycznie oblicza sekwencję gięcia Y-B-C, sprawdza kolizje narzędzi i generuje program maszyny, usuwając wszelkie ręczne obliczenia z procesu. Części do 20 lub więcej zagięć w wielu płaszczyznach można zaprogramować i przetestować w ciągu jednego dnia roboczego, w pełni wykorzystując możliwości nowoczesnego Giętarka do rur CNC .
Integracja z zautomatyzowanymi liniami produkcyjnymi
Giętarki CNC zostały zaprojektowane do integracji z zrobotyzowanymi systemami załadunku/rozładunku, maszynami do formowania końcowego i stacjami kontroli wizyjnej. Komunikacja za pośrednictwem standardowych protokołów przemysłowych (EtherCAT, PROFINET) umożliwia giętarce otrzymywanie zleceń produkcyjnych z systemu MES i raportowanie rzeczywistych parametrów gięcia w celu zapewnienia identyfikowalności 100% identyfikowalność części wymagane w łańcuchach dostaw motoryzacyjnych Tier-1 i lotniczych, niezależnie od tego, czy stosuje się: Giętarka do rur CNC lub Giętarka do rur CNC .
Giętarka do rur CNC vs gięcie NC vs gięcie ręczne
| Funkcja | Giętarka do rur CNC | Gięcie NC | Gięcie ręczne |
|---|---|---|---|
| Dokładność kąta zgięcia | ±0,1° | ±0,3–0,5° | ±1–3° |
| Gięcie wielopłaszczyznowe 3D | Tak (automatycznie) | Ograniczona | Nie |
| Odszkodowanie za sprężynę | Automatyczny | Półautomatyczne | Próba ręczna |
| Obsługa matryc wielopoziomowych | Tak | Rzadko | Nie |
| Import programu CAD | Tak (IGES/STEP) | Nie | Nie |
| Integracja automatyki | Pełny | Częściowe | Niene |
Obowiązujące materiały i specyfikacje rur
Giętarka do rur CNC maszyny mogą obrabiać szeroką gamę materiałów, pod warunkiem, że siła docisku maszyny, moment zginający i oprzyrządowanie są dopasowane do właściwości materiału. W wielu nowoczesnych fabrykach an automatyczna giętarka do rur CNC dodatkowo zwiększa spójność i produktywność w przypadku różnych typów materiałów:
- Stal węglowa i stal niskostopowa: Najczęstsze podłoże. Dobra odkształcalność dla stosunku grubości ścianki do średnicy zewnętrznej powyżej 1:30. Standardowe oprzyrządowanie z wkładkami węglikowymi zapewnia długą żywotność.
- Stal nierdzewna (304, 316L): Wyższa sprężystość i współczynnik hartowania wymagają zwiększonej kompensacji nadmiernego zgięcia i cięższych narzędzi. Promień zgięcia powinien wynosić co najmniej 2× średnica zewnętrzna rury aby uniknąć pęknięć powierzchni.
- Stopy aluminium (6061, 6063): Wymaga wyżarzania do stanu T0 w przypadku zginania o małym promieniu. Niższe siły formujące umożliwiają wyższe prędkości gięcia, skracając czas cyklu 20–30% w porównaniu ze stalą o tej samej średnicy zewnętrznej.
- Miedź i mosiądz: Doskonała plastyczność umożliwia ciasne zginanie (R/D tak niskie jak 1,0) bez podparcia trzpienia w konfiguracjach cienkościennych. Szeroko stosowane w zginaniu rur HVAC i chłodniczych.
- Tytan: Wymaga specjalistycznych materiałów narzędziowych, smarowania i kontrolowanej prędkości gięcia. W przypadku zginania tytanu klasy 9 o małym promieniu konieczne jest czasami formowanie na gorąco w temperaturze 200–300°C.
Typowe jednogłowicowe giętarki CNC obsługują średnicę zewnętrzną rur Ø6 mm do Ø130 mm , o grubości ścianek od 0,5 mm do 10 mm, w zależności od wielkości ramy maszyny i mocy napędu. Wielu globalnych nabywców zaopatruje się w sprzęt taki jak Giętarka do rur CNC rozwiązania równoważące wydajność i efektywność kosztową.
Przemysł Zastosowania giętarki do rur CNC
Produkcja samochodów
Typowy pojazd osobowy zawiera 15–40 zespołów rur giętych w układach hamulcowych, paliwowych, chłodzących skrzynię biegów, wspomaganiu kierownicy i klimatyzacji. Linie maszyn do gięcia rur CNC z wielopiętrowymi matrycami i zintegrowanym formowaniem końcowym – często skonfigurowane jako automatyczna giętarka do rur CNCs —produkować te komponenty w tempie 400–1200 montaży na zmianę z pełną identyfikowalnością parametrów formowania.
Lotnictwa i Obrony
Przewody hydrauliczne samolotu działają pod ciśnieniem do 5000 PSI w ekstremalnych zakresach temperatur. Obróbka CNC i gięcie rur z tytanu i stali nierdzewnej musi spełniać standardy jakości AS9100, a każdej części przypisany jest unikalny numer seryjny powiązany z programem gięcia, operatorem, partią materiału i zapisem kontroli.
Rurociągi energetyczne i przemysł stoczniowy
Platformy wiertnicze, statki LNG i zakłady przemysłowe wymagają kolanek rurowych o dużej średnicy w wysokociśnieniowych systemach rurociągów. Giętarki CNC do rur grubościennych (średnica zewnętrzna do 168 mm, ścianka do 16 mm) zapewniają precyzyjne kąty zgięcia i pozycje osi neutralnej wymagane do obliczeń naprężeń w rurach i zgodności z rysunkami izometrycznymi, przy wielu projektach wykorzystujących sprzęt pochodzący z Giętarka do rur CNC producenci.
Często zadawane pytania dotyczące maszyny do gięcia rur CNC
W jaki sposób generowany jest program giętarki CNC do rur z modelu 3D CAD?
Geometria linii środkowej rury 3D jest eksportowana z oprogramowania CAD jako plik IGES lub STEP i importowana do oprogramowania do programowania offline giętarki. Oprogramowanie wyodrębnia wartości Y (posuw), B (obrót) i C (kąt zgięcia) dla każdego zgięcia, stosuje kompensację sprężynowania specyficzną dla materiału, przeprowadza symulację kolizji pomiędzy rurą a oprzyrządowaniem i generuje program maszyny. Czas konfiguracji pierwszego artykułu jest zwykle skrócony do poniżej 30 minut dla części składającej się z 10 zagięć przy użyciu tego procesu roboczego.
Co powoduje niespójne kąty zgięcia na giętarce CNC i jak można to skorygować?
Najczęstszymi przyczynami są zmiany sprężynowania materiału (różne nagrzewanie materiału i nieco inna granica plastyczności), zużyte narzędzia (zwiększone luzy) lub dryf siły zacisku/matrycy dociskowej. Nowoczesne systemy CNC rozwiązują ten problem, przechowując bazy danych dotyczące sprężynowania specyficzne dla materiału, wykorzystując informacje zwrotne z enkodera do weryfikacji rzeczywistych kątów zgięcia i automatycznie aktualizując parametr korekcji sprężynowania po każdej części, jeśli zintegrowany jest wbudowany miernik kąta.
Ile stosów matryc potrzebuję do mojej aplikacji?
Jeśli wszystkie zagięcia wszystkich części wytwarzanych przez Twoją maszynę mają ten sam promień, wystarczy matryca z jednym stosem. Jeżeli części wymagają dwóch różnych promieni, najbardziej opłacalnym rozwiązaniem jest zastosowanie podwójnego stosu. W przypadku trzech lub więcej promieni lub częstej zmiany produktów o wielu numerach części, konfiguracja z trzema lub wieloma stosami minimalizuje przestoje związane z przezbrojeniem i maksymalizuje wykorzystanie maszyny.
Jaki jest minimalny promień gięcia osiągalny za pomocą giętarki CNC?
With a mandrel, wiper die, and boost bending (axial tube compression during bending), bend centerline radii of 1,0–1,5 × średnica zewnętrzna rury można uzyskać w przypadku stali węglowej i miedzi. Stainless steel and aluminum typically require a minimum of 2×OD aby uniknąć pęknięć powierzchni. Tighter radii are possible with heated tooling or intermediate annealing between bending passes.
