Czym gięcie CNC różni się od innych metod gięcia?

Gięcie CNC różni się od innych metod gięcia przede wszystkim swoim wykorzystanie komputerowego sterowania numerycznego do automatyzacji i precyzyjnego zarządzania każdym parametrem procesu gięcia — w tym kąt zgięcia, obrót, długość posuwu, nacisk zacisku i kompensacja sprężynowania — eliminując zależność od umiejętności operatora i zmienność wymiarową, która charakteryzuje gięcie ręczne, na prasie hydraulicznej i gięcie obrotowe wykonywane bez sterowania CNC. Tam, gdzie wykwalifikowana giętarka ręczna może osiągnąć powtarzalność kątową plus minus 2 do 3 stopni w całej serii produkcyjnej, giętarka CNC konsekwentnie utrzymuje tolerancje plus minus 0,1 stopnia lub lepiej przy kącie zgięcia i plus/minus 0,5 mm w wymiarach liniowych, wytwarzając identyczne części od pierwszej części do dziesięciotysięcznej bez pogorszenia dokładności. W poniższych sekcjach porównano gięcie CNC z każdą główną alternatywną metodą pod względem praktycznej inżynierii i produkcji.

Jakie gięcie CNC faktycznie kontroluje, czego nie robią inne metody?

Aby zrozumieć różnice w gięciu CNC, pomocne jest dokładne określenie, które zmienne są sterowane komputerowo w systemie CNC, a które pozostawiono ocenie operatora lub konfiguracji mechanicznej w przypadku metod alternatywnych. Różnica nie polega po prostu na tym, że maszyny CNC są „zautomatyzowane” – polega na tym, że kontrolują określone parametry fizyczne z precyzją, której nie mogą niezawodnie dorównać operatorzy ani stałe konfiguracje mechaniczne.

Sterowanie kątowe w zamkniętej pętli

W giętarce CNC do rur lub rur kąt zgięcia jest monitorowany w czasie rzeczywistym za pomocą enkodera obrotowego na wale matrycy do gięcia. Gdy materiał owija się wokół matrycy do gięcia, sterownik w sposób ciągły odczytuje rzeczywisty osiągnięty kąt i porównuje go z zaprogramowaną wartością docelową. Jeśli charakterystyka sprężystości materiału powoduje, że zmierzony kąt odbiega od oczekiwanej wartości – co ma miejsce w przypadku zmiany właściwości partii materiału – sterownik automatycznie reguluje wielkość wygięcia w tym samym cyklu. Ta korekta w zamkniętej pętli jest najważniejszą cechą wyróżniającą gięcie CNC: zapewnia prawidłowy kąt końcowy po wiosennym powrocie , a nie tylko prawidłowe położenie narzędzia podczas gięcia.

Gięcie ręczne i hydrauliczne bez sterowania CNC ustawia oprzyrządowanie w ustalonej pozycji w oparciu o szacunkowy kąt wygięcia obliczony na podstawie właściwości materiału. Kiedy rzeczywista granica plastyczności materiału różni się od szacunkowej – jak zawsze w pewnym stopniu w przypadku różnych partii materiału – ostateczny kąt zgięcia różni się od docelowego. Operator musi zmierzyć część, wyregulować ustawienie, ponownie zagiąć próbkę i powtarzać, aż kąt będzie prawidłowy. Na maszynie CNC ta iteracja odbywa się automatycznie w ramach algorytmu kompensacji sprężynowania sterownika.

Jednoczesne sterowanie wieloma osiami

Giętarka CNC steruje wieloma osiami jednocześnie i sekwencyjnie w skoordynowanej sekwencji ruchu. W przypadku złożonego elementu rury z trzema zagięciami w różnych płaszczyznach – np. samochodowej rury wydechowej lub przewodu hydraulicznego z wieloma przesuniętymi zagięciami – maszyna steruje:

• Oś posuwu (Y) — liniowy postęp rury przez maszynę w celu ustawienia każdego kolejnego miejsca zagięcia
• Oś obrotu (B) — obrót rury wokół własnej osi w celu ustawienia każdego kolejnego zagięcia we właściwej płaszczyźnie
• Oś zgięcia (C) — obrót ramienia gnącego wokół matrycy gnącej w celu uzyskania wymaganego kąta
• Siła nacisku matrycy — siłę docisku rury podczas zginania, dostosowaną do każdego miejsca zgięcia w zależności od materiału i grubości ścianki
• Pozycja i wycofanie trzpienia — w przypadku konfiguracji gięcia trzpieniowego, dokładny moment cofania trzpienia w stosunku do kąta zgięcia, aby zapobiec tworzeniu się zmarszczek i kontrolować ścieńczenie ścianek

Żadna ręczna metoda gięcia nie kontroluje wszystkich tych parametrów jednocześnie. Ręczne wytwarzanie elementu rury z trzema zagięciami wymaga od operatora zmierzenia i zaznaczenia miejsca każdego zagięcia, ręcznego obrócenia rury do właściwej płaszczyzny, oszacowania prawidłowego kąta wygięcia dla każdego zagięcia i sprawdzenia każdego zagięcia za pomocą miernika przed przejściem do następnego — proces ten zajmuje kilka minut na część w porównaniu z 10 do 30 sekund na cykl zginania osiągalne na zaprogramowanej maszynie CNC.

Cyfrowe programy części i szybkie przełączanie

Każda geometria części w operacji gięcia CNC jest zapisywana jako cyfrowy program części — plik zawierający wszystkie pozycje osi, długości posuwu, kąty obrotu i parametry procesu wymagane do wyprodukowania tej części. Przełączanie z jednej części na drugą wymaga jedynie załadowania innego pliku programu i, jeśli potrzebne są zmiany oprzyrządowania, ponownej konfiguracji oprzyrządowania. W przypadku rodzin podobnych części korzystających z tego samego narzędzia, zmiana może być tak szybka, jak: 2 do 5 minut . Ręczne i hydrauliczne operacje gięcia bez CNC wymagają całkowitego ponownego ustawienia każdej nowej części, w tym wykonania i sprawdzenia gięcia próbnego, co może zająć od 30 minut do kilku godzin, w zależności od złożoności.

Gięcie CNC a ręczne gięcie ręczne

Ręczne gięcie ręczne wykorzystuje ręczną giętarkę do rur — prostą giętarkę tłokową, ręczną giętarkę obrotową lub giętarkę z dźwignią złożoną — obsługiwaną wyłącznie wysiłkiem fizycznym i oceną technika. Jest to metoda bazowa, w porównaniu z którą wszystkie inne metody gięcia stanowią ulepszenia w pewnym wymiarze.

Kiedy używane jest gięcie ręczne

Gięcie ręczne pozostaje odpowiednie dla:

• Jednoczęściowe prace prototypowe, w przypadku których żadna wielkość produkcji nie uzasadnia konfiguracji maszyny
• Prace na budowie i konserwacja w terenie, gdzie jedynym dostępnym narzędziem jest przenośna giętarka ręczna
• Miękka, cienkościenna rura z materiałów takich jak miedź lub aluminium, w przypadku których siła zginania mieści się w granicach ludzkich możliwości
• Proste, pojedyncze części zgięte z dużą tolerancją kątową (akceptowalne plus minus 2 do 5 stopni)

Gdzie gięcie CNC przewyższa metody ręczne

W przypadku każdego scenariusza produkcji wymagającego więcej niż jednej identycznej części, gięcie CNC zapewnia wymiernie lepsze wyniki w każdym istotnym aspekcie:

Sama różnica w ilości złomów jest ekonomicznie istotna w każdym kontekście produkcyjnym. Przy wskaźniku złomowania wynoszącym 10% w przypadku gięcia ręcznego w porównaniu z 0,5% w przypadku CNC, seria produkcyjna obejmująca 1000 części wymaga zakupu, wygięcia i sprawdzenia około 100 dodatkowych odcinków surowych rur — z czego 99 dodatkowych odcinków zostało złomowanych — co zwiększa koszty materiałów, robocizny i utylizacji, których całkowicie unika się w przypadku produkcji CNC.

Gięcie CNC a gięcie na prasie hydraulicznej

Gięcie na prasie hydraulicznej — zwane także gięciem tłokowym lub gięciem trzypunktowym — wykorzystuje siłownik hydrauliczny do dociskania rury, rury lub profilu do dwóch nieruchomych podpór, zmuszając materiał do odkształcenia w postaci płytkiego łuku wyśrodkowanego w punkcie styku siłownika. Jest to szeroko stosowana metoda w przypadku profili ze stali konstrukcyjnej, rur o dużej średnicy i zastosowań, w których nie jest wymagane precyzyjne zginanie o małym promieniu.

Mechaniczne ograniczenia gięcia w prasie

Gięcie na prasie ma nieodłączne ograniczenia geometryczne, których CNC nie jest w stanie pokonać w kontekście gięcia na prasie, a których gięcie obrotowe CNC całkowicie unika:

• Brak kontroli nad promieniem zgięcia: Promień gięcia podczas gięcia w prasie jest określony przez odległość między dwoma punktami podparcia i głębokość skoku tłoka. Nie można go precyzyjnie określić i zmienia się w zależności od sprężynowania materiału w sposób trudny do przewidzenia lub skompensowania bez obszernej konfiguracji metodą prób i błędów.
• Odkształcenie przekroju owalnego: Zginanie w prasie wywiera siłę na zlokalizowany obszar przekroju rury, powodując odkształcenie okrągłego przekroju poprzecznego w owal. W przypadku elementów rur okrągłych, gdzie geometria przekroju poprzecznego jest istotna funkcjonalnie – zastosowania związane z przepływem płynów, elementy konstrukcyjne o określonym momencie bezwładności – ta owalność jest znaczącą wadą jakościową. Gięcie obrotowe CNC za pomocą trzpienia ogranicza owalność do mniej niż 3% średnicy zewnętrznej w produkcji wysokiej jakości.
• Powtarzalność kątowa ograniczona przez sprężynowanie: Gięcie na prasie hydraulicznej bez sprzężenia zwrotnego kąta CNC podlega tej samej zmienności sprężynowania, co gięcie ręczne. Tłok jest ustawiany na stałą głębokość w oparciu o szacunkową wielkość sprężynowania, a jeśli granica plastyczności materiału zmienia się, wynikowy kąt się zmienia. Dostępne są prasy krawędziowe i giętarki do rur z monitorowaniem kąta CNC, ale reprezentują one gięcie CNC stosowane w procesie gięcia w prasie, a nie odrębną metodę alternatywną.

Gdzie gięcie w prasie pozostaje odpowiednie

Gięcie w prasie zachowuje rolę w zastosowaniach, w których dopuszczalne są jego ograniczenia:

• Gięcie profili ze stali konstrukcyjnej o dużym promieniu (belki dwuteowe, ceowniki, kątowniki), gdzie promień gięcia jest wielokrotnie większy od głębokości przekroju, a owalność przekroju nie stanowi problemu
• Prostowanie zniekształconych elementów konstrukcyjnych na placach budowy lub naprawach
• Gięcie rur o bardzo dużych średnicach (powyżej 300 mm), gdzie narzędzia do przeciągania obrotowego są zbyt drogie
• Tworzenie krzywizn architektonicznych o dużym promieniu, gdzie precyzyjna kontrola kąta jest drugorzędna w stosunku do uzyskania gładkiej, spójnej krzywizny

Do precyzyjnych elementów rur i rurek w zastosowaniach motoryzacyjnych, lotniczych, HVAC i hydraulicznych. Gięcie obrotowe CNC całkowicie zastępuje gięcie na prasie ponieważ wymagań jakościowych tych gałęzi przemysłu nie można spełnić metodami gięcia w prasie.

Gięcie CNC a gięcie na rolkach

Gięcie rolkowe — zwane także walcowaniem piramidowym lub gięciem trójwalcowym — przechodzi rurę, rurę lub profil przez zestaw trzech rolek ułożonych w konfiguracji trójkątnej. Gdy materiał przechodzi pomiędzy rolkami, jest on stopniowo zaginany w krzywiznę. Regulacja położenia środkowego wałka zmienia powstającą krzywiznę. Gięcie na rolkach jest podstawową metodą wytwarzania zakrzywionych profili o dużym promieniu krzywizny — kolumn architektonicznych, zakrzywionych poręczy, ram pierścieniowych i schodów kręconych.

Podstawowe różnice w geometrii i zastosowaniu

Gięcie na rolkach i gięcie obrotowe CNC nie są konkurencyjnymi metodami w przypadku tej samej geometrii — dotyczą zasadniczo różnych wymagań dotyczących kształtu:

• Gięcie na rolkach tworzy ciągłe krzywe: Wynikiem gięcia rolkowego jest odcinek o równomiernym lub stopniowo zmieniającym się promieniu krzywizny na całej długości. Nie może powodować miejscowego zagięcia w określonym miejscu rury — cała długość pomiędzy rolkami podporowymi jest zakrzywiona.
• Gięcie obrotowe CNC wytwarza zlokalizowane zagięcia: Strefa zgięcia w gięciu obrotowym jest ściśle określona przez geometrię matrycy do gięcia – zazwyczaj rozciąga się 5 do 15 razy większa od średnicy rury na długości łuku zgięcia. Pozostała część rury pozostaje prosta. Tego właśnie wymagają samochodowe układy wydechowe, przewody hydrauliczne i ramy rur konstrukcyjnych.
• Minimalny promień gięcia rolkowego jest znacznie większy: Gięcie na rolkach nie jest w stanie wytworzyć zgięć o małym promieniu, które można uzyskać w przypadku gięcia obrotowego na trzpieniu CNC. Minimalny praktyczny promień zgięcia przy gięciu na rolkach wynosi zazwyczaj 8 do 15 razy większa niż średnica zewnętrzna rury , w porównaniu z 1 do 2 razy większa od średnicy zewnętrznej do gięcia trzpieniowego CNC w odpowiednich materiałach.

Sterowanie CNC stosowane do gięcia rolkowego

Nowoczesne, sterowane CNC giętarki trójwalcowe sterują komputerowo położeniem rolki i prędkością posuwu, umożliwiając produkcję złożonych zakrzywionych geometrii — w tym przekrojów stożkowych, spiral i krzywizn o zmiennym promieniu — z powtarzalnością, której nie mogą osiągnąć konwencjonalne, ręcznie regulowane giętarki rolkowe. Jednakże jest to sterowanie CNC stosowane w procesie gięcia na rolkach, a geometria, którą może wytworzyć gięcie na rolkach CNC, zasadniczo różni się od zlokalizowanych zagięć o małym promieniu wytwarzanych przez giętarki obrotowe CNC. Obie technologie raczej się uzupełniają niż wymienne.

Gięcie CNC a gięcie indukcyjne

Gięcie indukcyjne podgrzewa wąskie pasmo rury lub rurki do temperatury, w której materiał uplastycznia się plastycznie, a następnie przykłada moment zginający w celu odkształcenia nagrzanej strefy podczas przepuszczania rury przez cewkę indukcyjną. Ogrzewana strefa szybko się ochładza po minięciu cewki, blokując zagięcie w materiale. Gięcie indukcyjne jest dominującą metodą gięcia grubościennych rur o dużej średnicy w przemyśle naftowym i gazowym, energetyce i zastosowaniach konstrukcyjnych.

Różnice w możliwościach

Różnice między gięciem obrotowym CNC a gięciem indukcyjnym wynikają przede wszystkim ze skali i możliwości materiałowych:

• Zakres średnic: Gięcie indukcyjne stosuje się do rur o średnicach od ok 50 mm do ponad 1000 mm — część tego asortymentu o dużej średnicy jest całkowicie poza możliwościami jakiejkolwiek maszyny do gięcia obrotowego. Uchwyty do gięcia obrotowego CNC o średnicach od 6 mm do około 200 mm w standardowych konfiguracjach produkcyjnych.
• Grubość ścianki: Gięcie indukcyjne może wytrzymać grubość ścianek 6 mm do ponad 50 mm w rurach ze stali węglowej i stopowej – grubości, które wymagałyby niepraktycznie dużych sił i narzędzi do gięcia obrotowego. Gięcie obrotowe CNC obsługuje grubości ścianek od 0,5 mm do około 12 mm w zależności od materiału i średnicy.
• Ogrzewanie materiału i efekty metalurgiczne: Gięcie indukcyjne nagrzewa materiał do 850 do 1050 stopni C dla stali węglowej — temperatury, w których następuje zmiana mikrostruktury materiału. Aby przywrócić właściwości mechaniczne, często wymagana jest obróbka cieplna po zginaniu (normalizacja lub hartowanie). Gięcie obrotowe CNC to proces formowania na zimno (lub prawie na zimno w przypadku stopów podgrzewanych), który w większości zastosowań nie zmienia mikrostruktury materiału.
• Zakres promienia zgięcia: Gięcie indukcyjne wytwarza zwykle zagięcia o dużym promieniu 3 do 10-krotności średnicy rury lub więcej . Gięcie trzpieniowe CNC wytwarza zagięcia o małym promieniu do 1-krotność średnicy zewnętrznej w odpowiednich materiałach i grubościach ścian.

W zastosowaniach, w których stosuje się gięcie indukcyjne – systemy rurociągów, dysze zbiorników ciśnieniowych, duże ramy konstrukcyjne – gięcie obrotowe CNC nie jest alternatywą; po prostu nie ma fizycznej możliwości przetwarzania rur o odpowiednich rozmiarach. I odwrotnie, w przypadku elementów rur i rurek stosowanych w przemyśle motoryzacyjnym, lotniczym, medycznym i HVAC duży minimalny promień gięcia indukcyjnego i wysokie koszty inwestycyjne sprawiają, że jest ono całkowicie nieodpowiednie.

Gięcie CNC a konwencjonalne gięcie obrotowe bez CNC

Gięcie obrotowe — proces mocowania rury do obrotowej matrycy do gięcia i rozciągania jej wokół matrycy, podczas gdy matryca dociskowa i opcjonalny trzpień kontrolują geometrię rury — to ten sam podstawowy proces stosowany w przypadku gięcia CNC. Zasadnicza różnica polega na systemie kontroli rządzącym procesem.

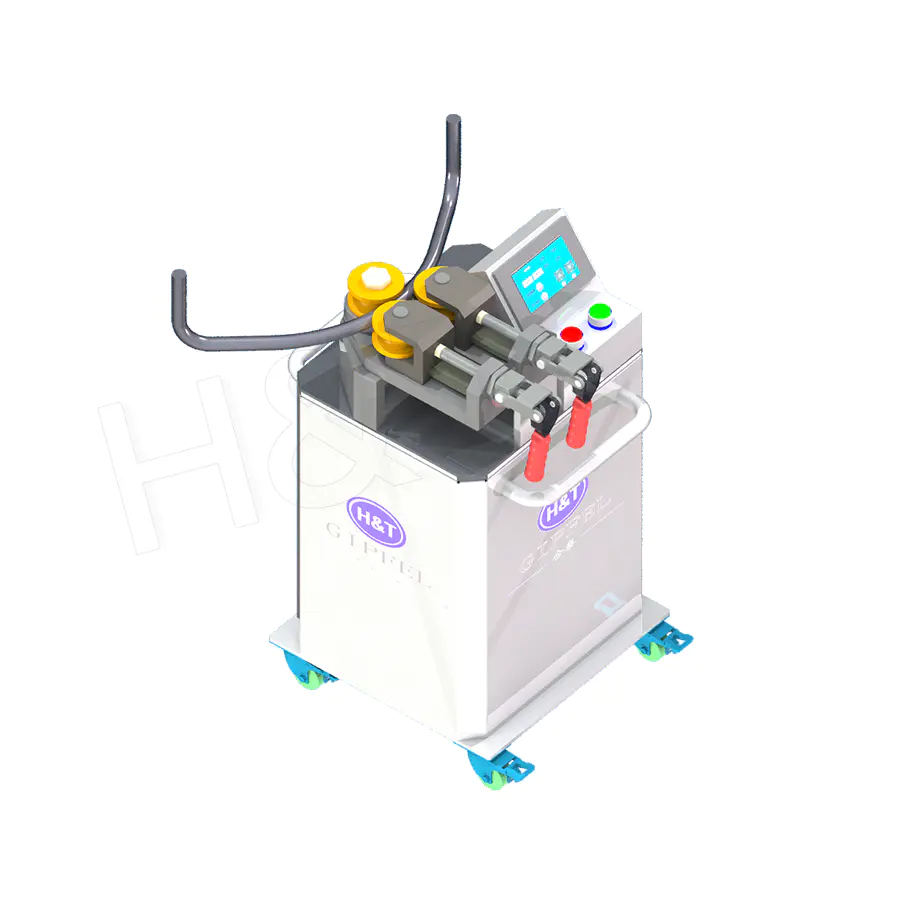

Konwencjonalne (nie CNC) gięcie obrotowe

Konwencjonalne giętarki obrotowe korzystają z mechanicznych ograniczników, stopniowanych skal i ustawień operatora w celu ustawienia każdej osi. Operator odczytuje skalę kąta na ramieniu zginającym, obserwuje, jak materiał zbliża się do docelowego kąta i zatrzymuje zginanie w wizualnie ocenionej prawidłowej pozycji. Przygotowanie nowej części obejmuje wykonanie zagięć próbnych, zmierzenie rzeczywistych kątów i wymiarów względem rysunku, wyregulowanie ograniczników i podziałek oraz powtarzanie aż do uzyskania zadowalającego elementu testowego. Ten proces zazwyczaj wymaga 3 do 8 zgięć testowych na numer części przed rozpoczęciem produkcji, co pochłania surowce i czas.

Jak sterowanie CNC zmienia ten sam proces

Zastosowanie sterowania CNC do gięcia obrotowego zmienia każdy aspekt operacji:

• Konfiguracja z danych cyfrowych: Program części jest generowany na podstawie danych geometrycznych rury — kątów zgięcia, kątów obrotu, długości posuwu — wprowadzonych bezpośrednio z rysunku technicznego lub zaimportowanych z pliku CAD. Konfiguracja nie wymaga zgięć próbnych dla części, które były uruchamiane wcześniej i jest to typowe 1 do 2 zgięć próbnych w przypadku nowych części w porównaniu z 3 do 8 w przypadku konfiguracji konwencjonalnej.
• Kompensacja Springback stosowana automatycznie: Sterownik przechowuje dane dotyczące kompensacji sprężynowania dla każdej kombinacji materiału i średnicy z poprzednich serii produkcyjnych, automatycznie stosując odpowiednie wygięcie, aby osiągnąć docelowy docelowy kąt końcowy bez szacowania przez operatora.
• Monitoring produkcji i statystyczna kontrola procesu: Nowoczesne giętarki CNC rejestrują każdy parametr każdego cyklu gięcia — rzeczywisty osiągnięty kąt, długość posuwu, obrót, czas cyklu, dane dotyczące siły — tworząc bazę danych produkcji, która umożliwia analizę statystycznej kontroli procesu (SPC) i zapewnia identyfikowalność części o krytycznym znaczeniu dla jakości w zastosowaniach lotniczych i kosmicznych i medycznych.
• Symulacja kolizji przed produkcją: Oprogramowanie do gięcia CNC obejmuje wirtualną symulację całej sekwencji gięcia, wykrywając potencjalne kolizje pomiędzy rurą, oprzyrządowaniem i konstrukcją maszyny przed załadowaniem jakiegokolwiek materiału. Ma to kluczowe znaczenie w przypadku złożonych części z wieloma zagięciami o ograniczonej geometrii, gdzie kolizja wykryta w symulacji pozwala zaoszczędzić uszkodzoną maszynę i złomowany przedmiot obrabiany.

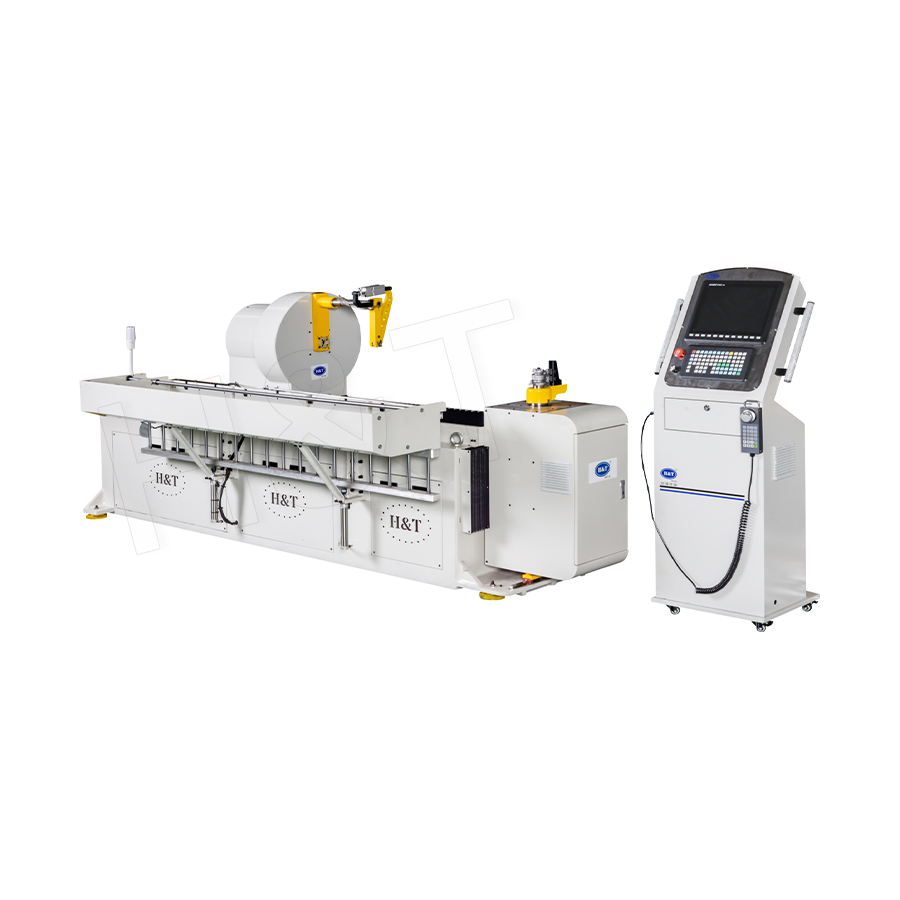

The Gięcie CNC maszyny z serii do formowania rur i profili integrują wszystkie te możliwości — sterowanie kątem w zamkniętej pętli, wieloosiowy ruch jednoczesny, kompensację sprężynowania i rejestrowanie danych produkcyjnych — w platformie produkcyjnej odpowiedniej do zastosowań w branży motoryzacyjnej, HVAC, mebli, sprzętu medycznego i produkcji rur konstrukcyjnych.

Springback: główne wyzwanie, które gięcie CNC rozwiązuje lepiej niż jakakolwiek alternatywa

Sprężynowanie — powrót sprężystości wygiętej części po usunięciu narzędzia do gięcia — jest podstawowym wyzwaniem we wszystkich procesach gięcia metali. Każda metoda gięcia musi uwzględniać ten problem, ale jakość i spójność, z jaką kompensowana jest sprężyna, to kluczowy element odróżniający metody CNC od metod innych niż CNC.

Fizyka Springbacka

Podczas zginania metalowej rury zewnętrzne włókna przekroju poprzecznego są rozciągane (naprężenie rozciągające), a włókna wewnętrzne ściskane. Materiał odkształca się plastycznie w strefach przekraczających granicę plastyczności, ale energia odkształcenia sprężystego jest magazynowana w całej strefie zgięcia – także w obszarach odkształconych plastycznie. Po usunięciu obciążenia zginającego ta energia sprężystości powoduje częściowy powrót materiału do pierwotnej, prostej konfiguracji: kąt zgięcia maleje. Wielkość sprężyny zwrotnej zależy od:

• Granica plastyczności materiału — materiały o wyższej granicy plastyczności odkształcają się bardziej, ponieważ większa część odkształcenia ma charakter sprężysty
• Moduł sprężystości (moduł Younga) — dla danego odkształcenia plastyczności wyższy moduł sprężystości powoduje większe sprężystość
• Promień zgięcia w stosunku do średnicy rury — węższe promienie (mniejszy stosunek promienia zgięcia do średnicy) powodują mniejsze sprężynowanie, ponieważ większa część przekroju poprzecznego odkształca się plastycznie
• Grubość ścianki — cieńsze ścianki mają mniej sprężystą sprężynę w stosunku do głębokości strefy plastycznej i proporcjonalnie mniej sprężynują

Różnice w sprężynowaniu pomiędzy partiami materiału

Nawet w przypadku zakupu materiału od tego samego dostawcy i o tej samej specyfikacji, różnice w granicy plastyczności pomiędzy partiami produkcyjnymi są nieuniknione. Typowe certyfikaty walcowni rur ze stali konstrukcyjnej określają granicę plastyczności w pewnym zakresie — na przykład stal S275 ma określoną minimalną granicę plastyczności wynoszącą 275 MPa, ale w rzeczywistości może mieć granicę plastyczności w zakresie od 275 MPa do 420 MPa w zależności od konkretnych parametrów cieplnych i walcowania. Ta zmiana powoduje odpowiednią zmianę sprężynowania – partia znajdująca się na górnym końcu zakresu plastyczności może odskoczyć 2-3 stopnie więcej niż partia w dolnej części dla tego samego nominalnego kąta zgięcia, różnica, która jest natychmiast widoczna i często wymiarowo nie do przyjęcia.

W przypadku ręcznego i konwencjonalnego gięcia hydraulicznego, ta odmiana od partii do partii wymaga od operatora wykonania zgięcia próbnego za każdym razem, gdy ładowana jest nowa partia materiału i ręcznej regulacji ustawienia wygięcia. W przypadku gięcia CNC ze sprzężeniem zwrotnym kąta w zamkniętej pętli system automatycznie wykrywa rzeczywiste sprężynowanie każdego pojedynczego zagięcia na podstawie zmierzonego kąta przy pełnym zaangażowaniu oprzyrządowania i dynamicznie reguluje wygięcie — kompensując różnice między partiami w produkcji bez jakiejkolwiek ręcznej interwencji.

Sprężynowanie w materiałach o wysokiej wytrzymałości i zaawansowanych

Wyzwanie związane ze sprężynowaniem jest najpoważniejsze w przypadku materiałów o wysokiej wytrzymałości — zaawansowanych gatunków stali o wysokiej wytrzymałości (AHSS), stopów tytanu i stali nierdzewnych utwardzanych wydzieleniowo — gdzie granica plastyczności wynosi 600 MPa do ponad 1500 MPa wytwarzają kąty sprężynowania, które mogą wymagać nadmiernego wygięcia 10 do 25 stopni lub więcej aby uzyskać końcowe zagięcie o 90 stopni. Zarządzanie tym procesem podczas gięcia ręcznego lub konwencjonalnego wymaga szeroko zakrojonego opracowania empirycznego tabel gięcia i rygorystycznej kontroli przychodzącego materiału. Gięcie CNC ze sprzężeniem zwrotnym kątowym zarządza nim niezawodnie za pośrednictwem systemu sterowania, dzięki czemu gięcie CNC staje się technologią umożliwiającą precyzyjne gięcie zaawansowanych materiałów o wysokiej wytrzymałości w konstrukcjach nadwozi samochodowych i komponentach lotniczych.

Oprzyrządowanie wielopoziomowe i gięcie w prawo i w lewo: możliwości unikalne dla zaawansowanych maszyn CNC

Poza podstawowymi zaletami w postaci precyzji sterowania i powtarzalności, zaawansowane giętarki CNC oferują opcje konfiguracji oprzyrządowania, które są albo niemożliwe, albo wysoce niepraktyczne w przypadku metod innych niż CNC.

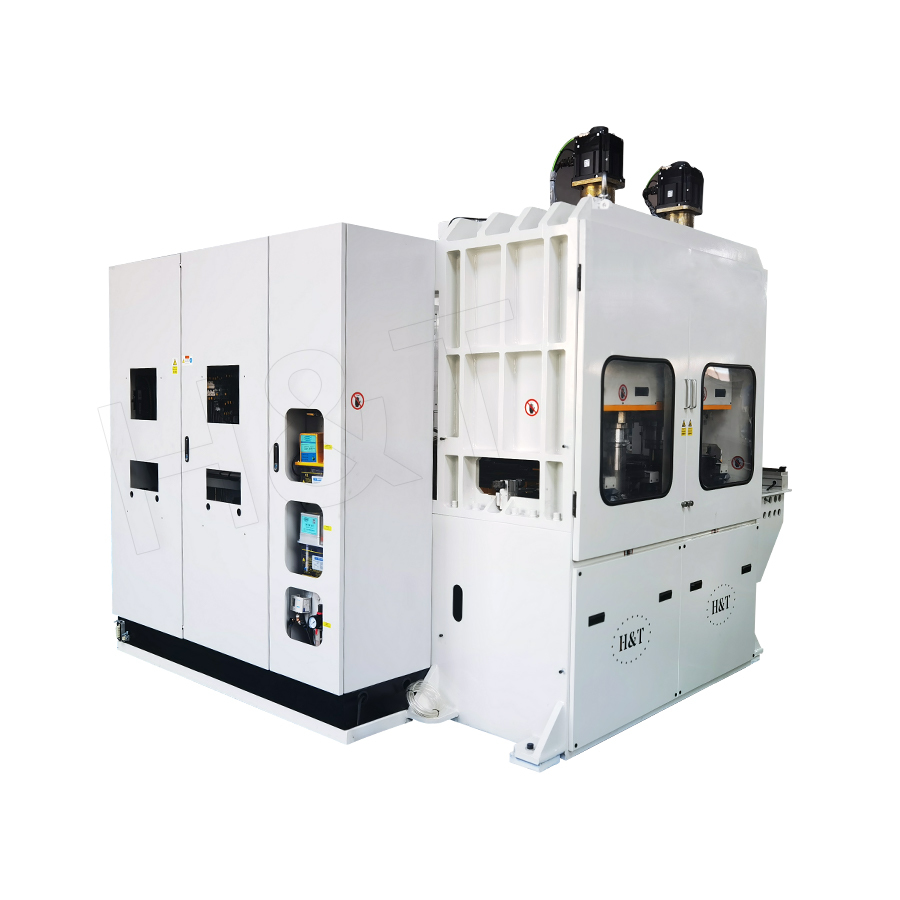

Oprzyrządowanie wielostosowe

Niektóre elementy rur wymagają zagięć tej samej części o różnym promieniu — na przykład samochodowy układ wydechowy, który wymaga zagięcia o małym promieniu w ograniczonej części podwozia i wygięcia o większym promieniu w odsłoniętej części. Giętarki CNC z wieloma stosami przenoszą od dwóch do pięciu kompletnych zestawów matryc do gięcia jednocześnie na zwykłej zgiętej głowie. Program CNC określa, który stos matryc ma zostać zastosowany dla każdego zagięcia w sekwencji, a maszyna automatycznie obraca się do właściwej matrycy pomiędzy zagięciami. Cała złożona część jest produkowana w jednym cyklu maszynowym, bez konieczności ponownego mocowania części. Możliwość ta nie ma odpowiednika w przypadku gięcia ręcznego lub konwencjonalnego — wyprodukowanie tej samej części innymi sposobami wymagałoby wielu oddzielnych operacji gięcia na różnych maszynach z ręczną zmianą położenia pomiędzy gięciami, zwielokrotniając ryzyko skumulowanego błędu wymiarowego.

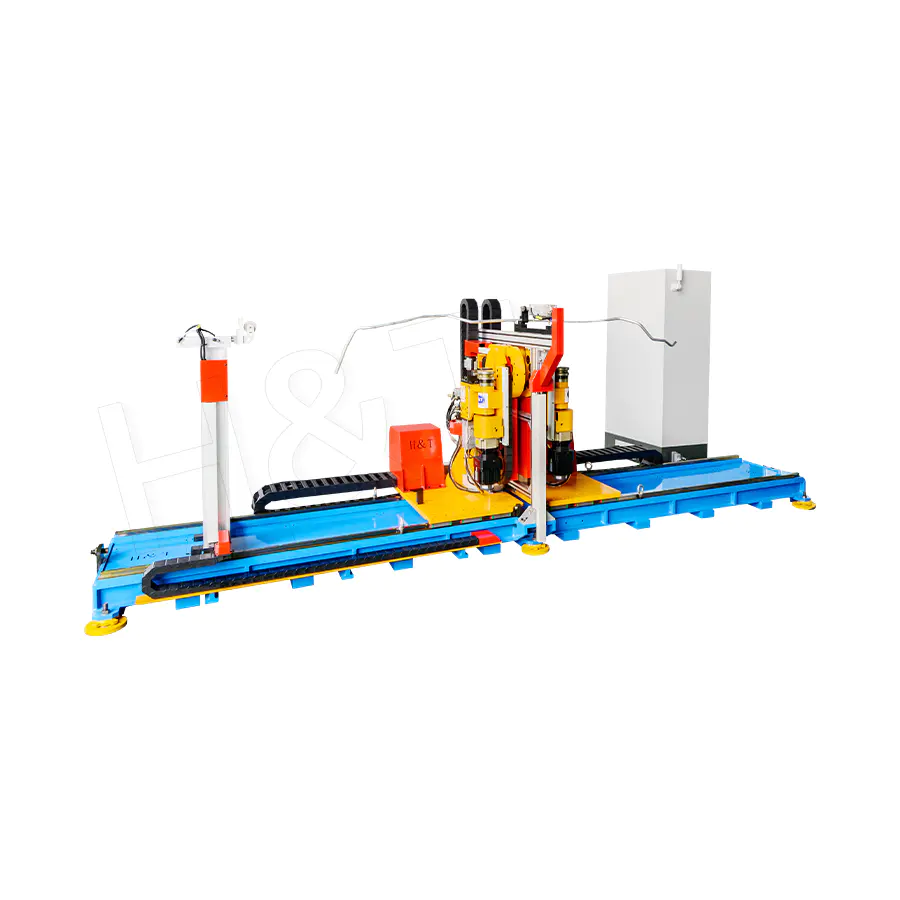

Zginanie w prawo i w lewo

Konwencjonalne giętarki obrotowe wyginają się tylko w jednym kierunku — zazwyczaj w prawo (zgodnie z ruchem wskazówek zegara, patrząc od kierunku podawania materiału). Komponenty z zagięciami zarówno w prawo, jak i w lewo – takie jak zagięcia w kształcie litery S lub części, które zmieniają kierunek w przestrzeni trójwymiarowej – zwykle wymagają usunięcia części, obrócenia końcami końca i ponownego wygięcia w drugim ustawieniu. Giętarki CNC z lewą i prawą stroną obsługują konfiguracje głowicy gnącej zarówno prawostronnej, jak i lewostronnej i przełączają się między nimi pod kontrolą programu. W rezultacie można wykonywać złożone, trójwymiarowe geometrie rur wymagające przeciwnych zagięć w jednym nieprzerwanym cyklu maszynowym , eliminując błąd ponownego mocowania i ryzyko uszkodzenia w procesie dwóch ustawień.

W pełni elektryczne gięcie CNC

Współczesne giętarki CNC coraz częściej wykorzystują w pełni elektryczne układy serwonapędu zamiast zasilania hydraulicznego dla wszystkich osi. W pełni elektryczne giętarki CNC oferują kilka zalet w porównaniu z hydraulicznymi maszynami CNC:

• Większa dokładność pozycjonowania: Systemy napędów serwomotorowych i śrubowo-tocznych zapewniają powtarzalność pozycjonowania plus minus 0,01 mm lub lepiej , w porównaniu z plus or minus 0.05 to 0.1 mm for hydraulic systems with proportional valve control
• Krótsze czasy cykli: Elektryczne osie serwo przyspieszają i zwalniają szybciej niż siłowniki hydrauliczne, redukując czas pozycjonowania między zagięciami 20 do 40% w zastosowaniach z cyklem wielu zgięć ( Źródło: International Journal of Advanced Manufacturing Technology, Guo i in., 2020 )
• Niższe zużycie energii: Serwonapędy zużywają energię tylko podczas ruchu (hamowanie regeneracyjne w celu odzyskania energii podczas zwalniania), podczas gdy układy hydrauliczne stale utrzymują pełne ciśnienie pompy. Oszczędność energii 30 do 60% na maszynę zostały zgłoszone w porównaniach produkcyjnych ( Źródło: Journal of Cleaner Production, Joshi i in., 2019 )
• Eliminacja oleju hydraulicznego: Maszyny całkowicie elektryczne eliminują ryzyko pożaru, koszty utylizacji i wymagania konserwacyjne układów oleju hydraulicznego, co jest istotne w czystych środowiskach produkcyjnych, takich jak produkcja rur do urządzeń medycznych i sprzętu spożywczego

Zastosowania przemysłowe, w których gięcie CNC jest jedyną realną metodą

W kilku branżach wymagania dotyczące jakości, powtarzalności i identyfikowalności elementów rur i rurek są takie, że gięcie CNC nie jest po prostu preferowaną metodą, ale jedyną metodą zdolną do spełnienia specyfikacji.

Produkcja samochodów

Nowoczesna produkcja samochodów opiera się na harmonogramach dostaw just-in-time przy niemal zerowych zapasach części. Każda rura wydechowa, przewód paliwowy, przewód hamulcowy, przewód klimatyzacji i element rury konstrukcyjnej muszą dokładnie pasować do uchwytu montażowego — różnice wymiarowe wymagające ręcznej regulacji w miejscu montażu zakłócają linię produkcyjną i są ekonomicznie nie do przyjęcia. Specyfikacje gięcia rur samochodowych zazwyczaj wymagają tolerancji kątowych plus minus 0,3 do 0,5 stopnia i tolerancje liniowe plus minus 0,5 mm na gotowych częściach tolerancje możliwe do osiągnięcia w produkcji tylko za pomocą gięcia obrotowego CNC. Przemysł motoryzacyjny jest największym pojedynczym użytkownikiem technologii gięcia rur CNC i zatrudnia ok 45% instalacji giętarek CNC na całym świecie ( Źródło: Mordor Intelligence, Raport dotyczący rynku giętarek CNC, 2022 ).

Lotnictwa i Obrony

Rury układu hydraulicznego w samolocie muszą spełniać wymagania dotyczące zarządzania jakością AS9100 i zazwyczaj zawierają wymagania dotyczące identyfikowalności materiałów, łączące każdy zapis produkcji z konkretnym zastosowanym programem ogrzewania materiału i maszyny. Pełna możliwość rejestrowania danych produkcyjnych nowoczesnych giętarek CNC – rejestrowanie rzeczywistego kąta zgięcia, rzeczywistego obrotu, czasu cyklu i identyfikatora operatora dla każdego gięcia każdej części – zapewnia tę identyfikowalność bez ręcznej dokumentacji. Specyfikacje rur hydraulicznych w przemyśle lotniczym zwykle wymagają tolerancji kątowych wynoszących plus minus 0,2 stopnia oraz kontrole odstępów od wartości nominalnych podczas montażu, które można osiągnąć tylko w przypadku produkcji CNC.

Sprzęt medyczny

Elementy rurek w wyrobach medycznych — ramy sprzętu do obrazowania, konstrukcje stołów chirurgicznych, sprzęt do przenoszenia pacjentów — muszą być produkowane ze zweryfikowanych, czystych materiałów, wyginane bez środków smarnych, które mogłyby zanieczyścić środowisko medyczne, a także sprawdzane wymiarowo pod kątem ścisłych specyfikacji. W pełni elektryczne giętarki CNC działające bez oleju hydraulicznego są odpowiednią technologią produkcji dla tego środowiska, a pełna identyfikowalność programu produkcji CNC wspiera dokumentację historii projektu wymaganą przez FDA 21 CFR część 820 i ISO 13485.

HVAC i chłodnictwo

Gięcie rur miedzianych do wężownic parownika i skraplacza HVAC wymaga spójnych zagięć o małym promieniu, które tylko gięcie trzpieniowe CNC może wytworzyć cienkościenną rurę miedzianą bez defektów owalności, które ograniczałyby przepływ czynnika chłodniczego. Wysokoobrotowe giętarki do rur miedzianych sterowane numerycznie do produkcji cewek HVAC osiągają cykle rzędu do 600 zagięć na godzinę na zautomatyzowanych maszynach wielogłowicowych – wydajności produkcyjne, do których nie jest w stanie osiągnąć gięcie ręczne lub konwencjonalne.

Wybór między gięciem CNC a metodami alternatywnymi: ramy decyzyjne

Wybór odpowiedniej metody gięcia dla danego zastosowania wymaga oceny kilku czynników jednocześnie. Poniższa tabela przedstawia ustrukturyzowane ramy decyzyjne oparte na najważniejszych kryteriach wyboru.
