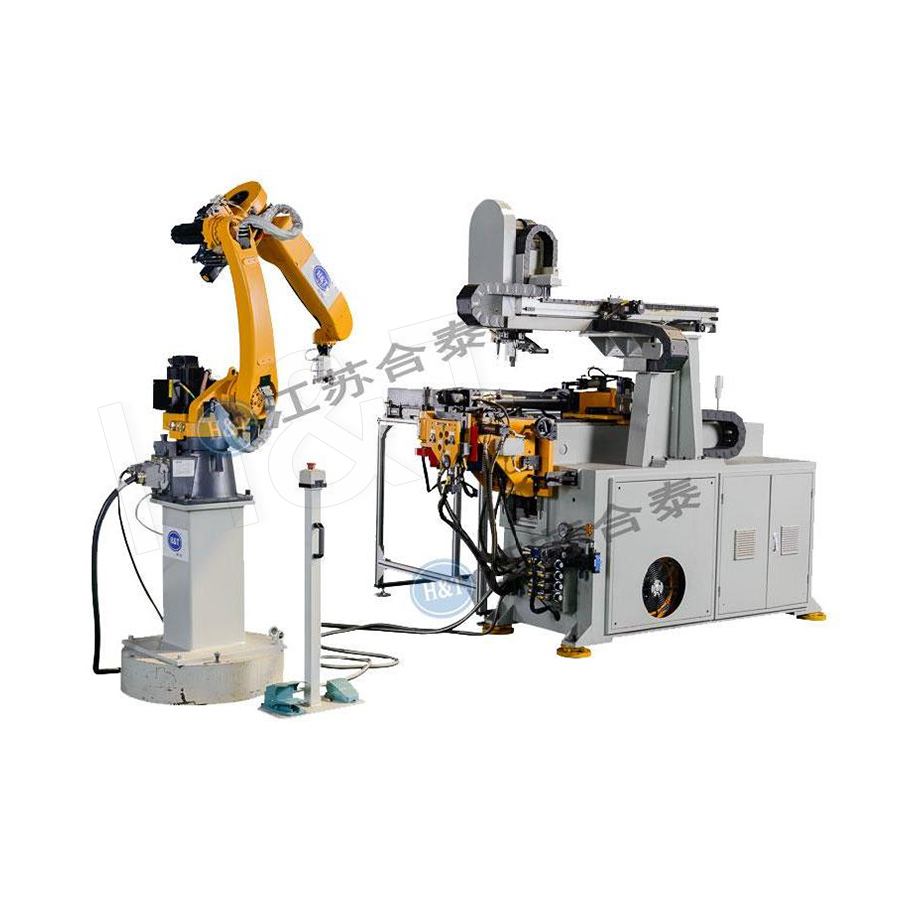

Jak działa gięcie CNC?

Gięcie CNC polega na wykorzystaniu sterowanej komputerowo maszyny do precyzyjnego ustawienia rury lub profilu na matrycy do gięcia, a następnie przyłożenia kontrolowanej siły poprzez zaprogramowane ruchy osi w celu uzyskania dokładnego kąta, promienia i obrotu zgięcia bez konieczności ręcznej regulacji przez operatora w każdym cyklu. Napędzane serwo osie maszyny wykonują zaprogramowaną sekwencję, która kontroluje kąt zgięcia, położenie trzpienia i obrót pomiędzy wieloma zagięciami tej samej części, umożliwiając wytwarzanie złożonych komponentów z wieloma zagięciami ze stałą dokładnością w całym cyklu produkcyjnym. Dane dotyczące tolerancji produkcyjnych powszechnie przywoływane w produkcji rur i rurek pokazują, że giętarki CNC mogą osiągnąć powtarzalność plus minus 0,1 stopnia na zakręt to poziom precyzji, którego ręczne lub półautomatyczne urządzenia do gięcia zwykle nie są w stanie zapewnić w sposób ciągły w przypadku produkcji wielkoseryjnej.

Podstawowe komponenty umożliwiające precyzyjne gięcie

Giętarka CNC opiera się na kilku skoordynowanych elementach mechanicznych i sterujących współpracujących ze sobą w celu wykonania każdego gięcia z zaprogramowaną dokładnością, a nie polegania na umiejętnościach operatora w zakresie ręcznej oceny kąta i pozycjonowania.

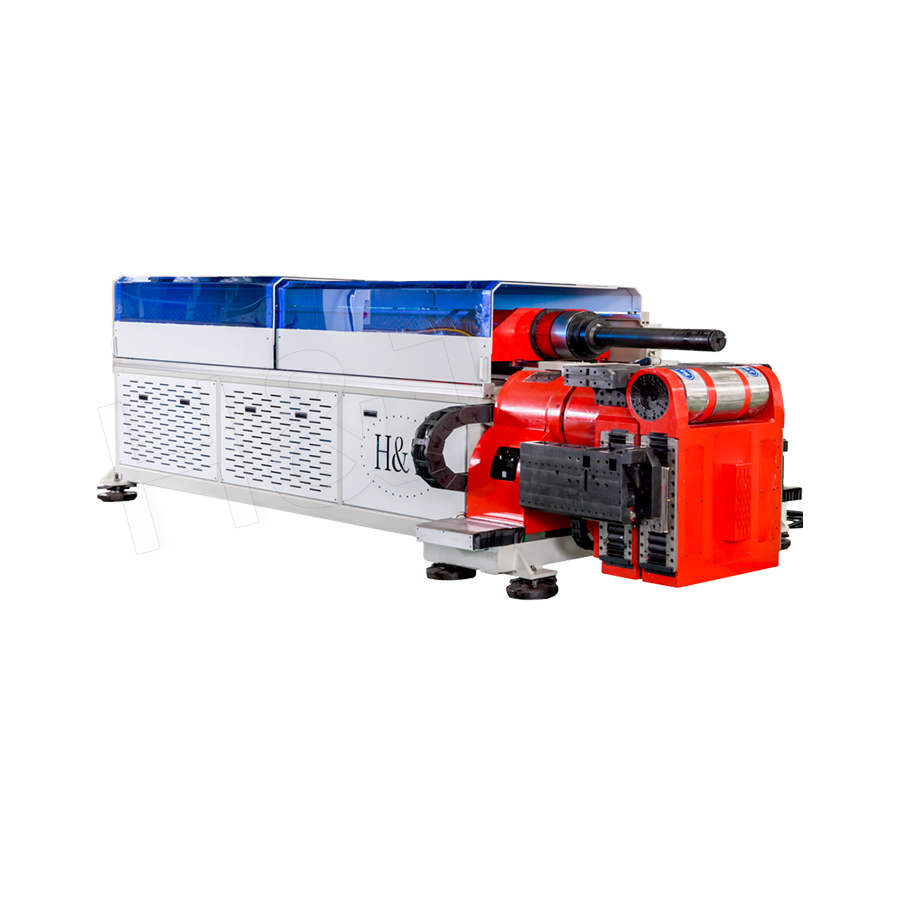

Kluczowe elementy maszyny

• Matryca do gięcia i matryca zaciskowa, które utrzymują rurę bezpiecznie w pozycji podczas ruchu zginania
• System trzpieni podtrzymujący wewnętrzną ściankę rury, zapobiegający zapadaniu się lub marszczeniu podczas zginania
• Osie sterowane serwo, które zarządzają kątem zgięcia, obrotem rury i pozycjonowaniem posuwu liniowego w całym cyklu

Dobrze zaprojektowany Gięcie CNC maszyna koordynuje te komponenty poprzez zaprogramowaną sekwencję sterującą, umożliwiając wielokrotne uruchamianie tego samego programu gięcia z zachowaniem spójnych wyników w dużych partiach produkcyjnych bez ręcznej ponownej kalibracji pomiędzy częściami.

Jak sekwencja programowania steruje procesem gięcia

Zanim nastąpi jakiekolwiek zgięcie, pożądana geometria części musi zostać przełożona na zaprogramowaną sekwencję ruchów, które system sterowania maszyny wykonuje krok po kroku podczas pracy.

Typowe elementy programowania

Po zaprogramowaniu parametry te można zapisać i ponownie wykorzystać w przyszłych seriach produkcyjnych tej samej części, umożliwiając producentom szybkie przełączanie między różnymi konfiguracjami produktu bez konieczności ponownego opracowywania parametrów gięcia za każdym razem od zera.

Rola trzpienia w zapobieganiu deformacjom

W przypadku mniejszych promieni zgięcia lub rur o cieńszych ściankach wewnętrzny trzpień odgrywa kluczową rolę w utrzymaniu kształtu rury i stałej grubości ścianki w całym procesie gięcia.

Dlaczego wsparcie trzpienia ma znaczenie

Bez wewnętrznego podparcia rura poddana zginaniu o małym promieniu może marszczyć się na wewnętrznym promieniu zgięcia lub spłaszczać na zewnętrznym promieniu, co pogarsza integralność strukturalną i dokładność wymiarową gotowej części.

Typy i wybór trzpieni

Różne konstrukcje trzpieni, w tym trzpienie kulowe i trzpienie kształtowe, są wybierane na podstawie średnicy rury, grubości ścianki i wymaganego promienia gięcia, przy czym systemy CNC precyzyjnie koordynują czas wyciągania trzpienia z ruchem zginania, aby uniknąć śladów lub deformacji wewnętrznej powierzchni rury.

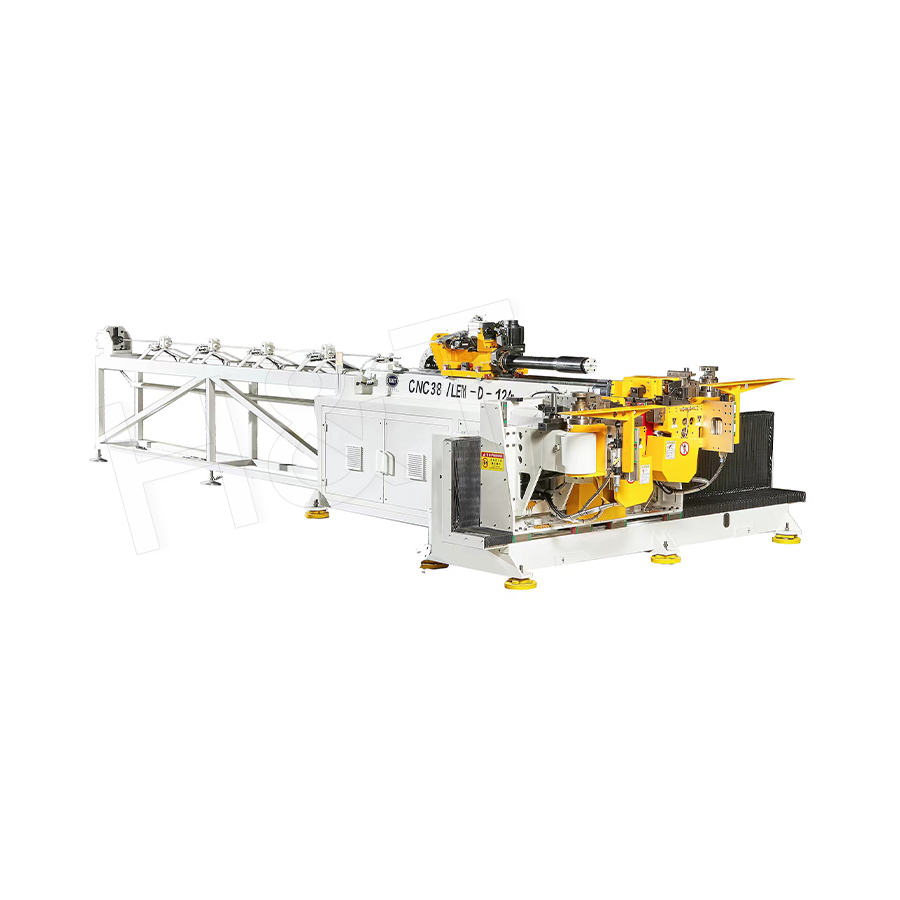

Koordynacja wieloosiowa dla złożonych geometrii zgięć

Nowoczesne giętarki CNC koordynują jednocześnie wiele osi, umożliwiając produkcję złożonych, wielopłaszczyznowych geometrii gięcia, które niezwykle trudno byłoby uzyskać w sposób spójny za pomocą ręcznych metod gięcia.

Wspólne funkcje osi

1. Oś zgięcia kontrolująca rzeczywisty stopień kąta zastosowanego w każdym punkcie zgięcia
2. Oś obrotu regulująca orientację rury pomiędzy kolejnymi zagięciami dla geometrii wielopłaszczyznowych
3. Oś posuwu przesuwająca rurę do właściwej pozycji przy każdym kolejnym zagięciu na jej długości

Ten skoordynowany ruch wieloosiowy umożliwia wytwarzanie w jednym cyklu maszynowym części z wieloma zagięciami w różnych płaszczyznach, co jest szczególnie cenne w zastosowaniach takich jak samochodowe układy wydechowe lub zespoły przewodów hydraulicznych wymagające złożonego trasowania trójwymiarowego.

Kompensacja sprężynowania podczas cyklu zginania

Jeden z bardziej technicznych aspektów gięcia CNC polega na kompensacji sprężynowania, naturalnej tendencji metalu do częściowego powrotu do pierwotnego kształtu po zwolnieniu siły zginającej.

Jak systemy CNC radzą sobie ze sprężynowaniem

Zaawansowane systemy kontroli gięcia CNC zawierają algorytmy kompensacji sprężynowania, które nieznacznie wyginają rurę poza kąt docelowy, co uwzględnia powrót sprężystości materiału, dzięki czemu gotowa część osadza się pod dokładnie zamierzonym kątem po usunięciu siły zginającej.

Korekty kompensacji specyficzne dla materiału

Ponieważ zachowanie sprężynowania różni się w zależności od rodzaju metalu i grubości ścianki rury, programowanie CNC często wymaga wartości kompensacji specyficznych dla materiału, które doświadczeni operatorzy lub baza danych materiałów maszyny pomagają określić w celu uzyskania stałej dokładności w przypadku różnych materiałów produkcyjnych.

Weryfikacja jakości podczas i po gięciu

Utrzymanie stałej jakości części w całym cyklu produkcyjnym wymaga metod weryfikacji, które potwierdzają, że każde zagięcie spełnia wymagane tolerancje wymiarowe, zanim części zostaną przekazane do kolejnych etapów produkcji.

Typowe metody weryfikacji

• Czujniki kąta w procesie, które monitorują dokładność gięcia w czasie rzeczywistym podczas cyklu
• Kontrole wymiarów po zgięciu przy użyciu współrzędnościowych urządzeń pomiarowych w zastosowaniach z tolerancjami krytycznymi
• Okresowa kontrola pierwszego artykułu w celu potwierdzenia dokładności programu przed uruchomieniem pełnej partii produkcyjnej

Połączenie zautomatyzowanego monitorowania w trakcie procesu z okresową ręczną weryfikacją pomaga w korzystaniu z obiektów Gięcie CNC sprzęt wychwytuje rozwijające się zużycie narzędzi lub odchylenia programowe, zanim spowoduje to powstanie znacznej ilości części poza tolerancją.

Zastosowania, w których gięcie CNC zapewnia największą wartość

Technologia gięcia CNC jest szeroko stosowana w branżach wymagających precyzyjnej, powtarzalnej geometrii rur i profili, szczególnie tam, gdzie ręczne metody gięcia spowodowałyby niedopuszczalne różnice między częściami.

Typowe zastosowania branżowe

Produkcja samochodowych przewodów wydechowych i paliwowych, przewodów czynnika chłodniczego HVAC, produkcja ram mebli oraz montaż przewodów hydraulicznych i pneumatycznych zwykle opierają się na gięciu CNC w celu uzyskania spójnej, złożonej geometrii zgięcia wymaganej w tych zastosowaniach przy dużych nakładach produkcyjnych.

Kto powinien rozważyć gięcie CNC dla swoich potrzeb produkcyjnych

Producenci produkujący elementy rur lub profili wymagające zachowania wąskich tolerancji, złożonej, wielopłaszczyznowej geometrii gięcia lub dużych wielkości produkcji, znacząco czerpią korzyści z technologii gięcia CNC w porównaniu z alternatywnymi rozwiązaniami ręcznymi lub półautomatycznymi. Zakłady korzystające obecnie z ręcznych procesów gięcia części wymagających powtarzalnej dokładności w przypadku dużych partii mogą stwierdzić, że przejście na sprzęt do gięcia CNC zapewnia znaczną poprawę zarówno spójności części, jak i ogólnej wydajności produkcji.
